На рис. 1 приведена схема регулятора Я112-В, встроенного в генератор Г222. В регуляторе входной делитель напряжения собран на резисторах RI, R2 и R3. Элементом сравнения служит стабилитрон VD1. В выходной цепи находится составной транзистор VT2, VT3. Надежное запирание составного транзистора обеспечивает диод VD2. Диод VD3 является гасящим. Гибкую обратную связь осуществляет цепь C2-R7-C1.

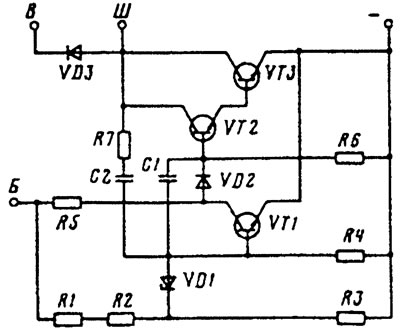

Рис. 1. Схема интегрального регулятора напряжения Я112-В
Входная цепь регулятора Я112-В снабжается электроэнергией через отдельный вывод Если напряжение на выводе "5" отсутствует, то отсутствует и базовый ток составляющего транзистора VT2, VT3. Транзистор закрыт и протекание тока в цепи обмотки возбуждения невозможно.
Если прерывание тока в цепи возбуждения при неработающем двигателе осуществляется другим путем, выводы "Б" и "В" соединены между собой перемычкой внутри регулятора и наружу выведен только вывод "В". В регуляторе Я112-А этот вывод дублирован, что исключает возможность отключения гасящего диода от обмотки возбуждения при нарушении контакта вывода "В" с контактной пластиной щеткодержателя.
Входной делитель напряжения регулятора Я112-В1 (рис. 2) собран на резисторах R1, R2 и R3. Элемент сравнения стабилитрон VD1, входной транзистор электронного реле VT1 и резистор R8 выполнены в одном корпусе в виде микросхемы DA1. В выходной цепи, как и у многих типов транзисторных регуляторов, установлен составной транзистор VT2. Гибкую обратную связь осуществляет цепь C2-R4-C1. Гасящим является диод VD2. Защиту схемы от возможных аварийных режимов обеспечивают диоды VD3, VD4.

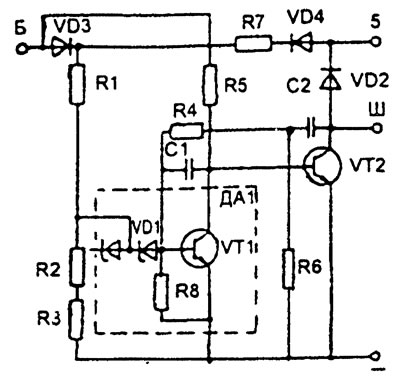

Рис. 2. Схема интегрального регулятора напряжения Я112-В1
Интегральный регулятор Я 120-М работает с генераторной установкой Г273 (рис. 3). Измерительный делитель напряжения собран на резисторах R1 и R2.
Рис. 3. Схема генераторной установки Г273 с интегральным регулятором напряжения Я120-М
Резисторы R1 и R2 являются настроечными и регулируются на заданное выходное напряжение при изготовлении регулятора. Резистор R8 обеспечивает сезонное изменение регулируемого напряжения генераторной установки. В холодное время года выключатель S1, установленный в генераторе на теплоотводе общего узла щеткодержателя и регулятора напряжения, переводится в замкнутое состояние, соответствующее положению "3" (зима). Резистор R8 подключается параллельно резистору R2, и напряжение генераторной установки увеличивается на 1,2-2,8 В. Летом выключатель S1 устанавливается в положение "Л".
Регулятор имеет два последовательно включенных стабилитрона VD1 и VD2, так как рассчитан на номинальное напряжение 28 В. Оба стабилитрона управляют базовым током транзистора VT1, который, в свою очередь, управляет базовым током выходного составного транзистора VT2. Гибкая обратная связь осуществляется через конденсатор С7, резистор R6 и конденсатор С2.
Резистор Rп, встроенный в генератор, обеспечивает возбуждение генератора от аккумуляторной батареи.
Регулятор имеет дополнительный вывод "D" для подключения к нулевой точке обмотки статора генератора.
Регулятор напряжения Я120-М1 (рис. 4) имеет вывод "Р", через который специальным переключателем в холодное время параллельно резистору R3 подключается внешний резистор, что позволяет увеличить регулируемое напряжение.
Рис. 4. Схема регулятора напряжения Я120-М1
Регулятор напряжения 17.3702 (рис. 5) встраивается в щеточный узел генератора 37.3701. Входной делитель собран на резисторах R2, R5, R6.
Рис. 5. Схема регулятора напряжения 17.3702
Стабилитрон VD1, как элемент сравнения, расположен в эмиттерной цепи транзистора VT1 электронного реле на четырех транзисторах VT2, VT3, VT4 и VT5. Выходные транзисторы VT4 и VT5 включены параллельно, что обеспечивает повышенную надежность регулятора и работу с током возбуждения силой 5 А. Жесткая обратная связь обеспечивается резистором R8, гибкая - конденсаторами C1, С2, С3 и резистором R9. Вывод "В" подсоединяется к дополнительному выпрямителю, а вывод "Б" - к силовому.
