Известны бесщеточные генераторы, являющиеся промежуточной конструкцией между генератором с клювообразным исполнением ротора и индукторным генератором. Это генератор с укороченными клювами (рис. 10), который можно получить конструктивно, если раздвинуть клювообразные половины полюса так, чтобы они не перекрывали друг друга и в образовавшуюся щель пропустить крепежный элемент 1 (немагнитную обойму) и электрические провода обмотки возбуждения 2. Обмотка находится в подвешенном состоянии над стальной втулкой между двумя полюсными половинами.

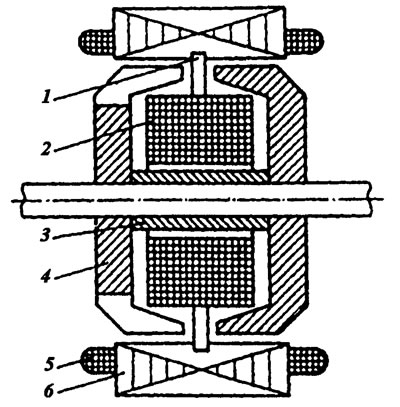

Рис. 10. Схема бесщеточного вентильного генератора с укороченными полюсами: 1 - крепежный элемент обмотки возбуждения; 2 - обмотка возбуждения; 3 - втулка; 4 - полюсные половины с укороченными клювами; 5 - обмотка статора; 6 - статор
Магнитный поток в данном генераторе также имеет постоянное направление у каждой полюсной половины, как это характерно для индукторного генератора, но в целом магнитный поток, пронизывающий катушки фаз статора, изменяется по направлению.
