Капремонт коробки передач - включает сборку и разборку большого числа мелких деталей. Измерение множества зазоров с высокой точностью, а также подбор промежуточных колец и установочных шайб.

Поэтому в комплект необходимого для капремонта инструмента входят плоскогубцы для установочных шайб, съемник для подшипников, деревянный молоток, набор пробойников для штифтов, индикатор часового типа и гидравлический пресс. Дополнительно потребуется большой устойчивый верстак, либо стенд для коробки.

Во время разборки коробки запоминайте, как снимается каждая деталь, где она входит в контакт с другими частями, что удерживает ее на месте. Трехмерное изображение (см. рисунки) включены для указания местоположения деталей.


5.4, а. Трехмерное изображение валов коробки передач.
1. Сальник вала.
2. Наружное кольцо роликового подшипника.
3. Передний подшипник вала.
4. Первичный вал.
5. Задний подшипник вала.
6. Наружное кольцо роликового подшипника.
7. Кольцо предварительного натяга подшипника.
8. Заглушка 5-ой передачи.
9. Наружное кольцо роликового подшипника.
10. Передний подшипник вала 5-ой передачи.
11. Приводной вал 5-ой передачи.
12. Стопорный вкладыш синхронизатора.
13. Стопорное промежуточное кольцо синхронизатора.


14. Стопорная пружина синхронизатора.
15. Ступица синхронизатора 5-ой передачи.
16. Сухарик синхронизатора 5-ой передачи.
17. Муфта синхронизатора 5-ой передачи.
18. Стопорная пружина синхронизатора.
19. Блокировочное кольцо синхронизатора.
20. Шестерня 5-ой передачи.
21. Задний подшипник вала 5-ой передачи.
22. Наружное кольцо роликового подшипника.
23. Кольцо предварительного натяга подшипника.
24. Заглушка главного вала.
25. Наружное кольцо роликового подшипника.
26. Передний подшипник вторичного вала.
27. Вторичный вал.
28. Шестерня 1-ой передачи.
29. Блокировочное кольцо синхронизатора.
30. Стопорная пружина синхронизатора.
31. Ступица синхронизатора 1-й и 2-й передачи.
32. Стопорный сухарик ступицы синхронизатора 1-й и 2-й передачи.
33. Реверсивная скользящая шестерня.
34. Стопорное кольцо синхронизатора.
35. Блокировочное кольцо синхронизатора.
36. Стопорное кольцо 1-й и 2-й передачи.
37. Шестерня 2-й передачи.
38. Упорная стопорная шайба 2-й и 3-й передачи.
39. Упорная шайба 2-й и 3-й передачи.
40. Шестерня 3-й передачи.
41. Блокировочное кольцо синхронизатора.
42. Стопорная пружина синхронизатора.
43. Ступица синхронизатора 3-й и 4-й передачи.


44. Сухарик ступицы синхронизатора 3-й и 4-й передачи.
45. Муфта синхронизатора 3-й и 4-й передачи.
46. Стопорная пружина синхронизатора.
47. Блокировочное кольцо синхронизатора.
48. Кольцо синхронизатора 3-й и 4-й передачи.
49. Шестерня 4-й передачи.
50. Подшипник вторичного вала.
51. Наружное кольцо роликового подшипника.
52. Пружина предварительного натяга подшипника.
53. Корпус муфты сцепления.
54. Выключатель фонаря заднего хода.
55. Рычаг репе реверса.
56. Поворотный штифт рычага реле реверса.
57. Внешний стопорный штифт.
58. Селекторный штифт кулисы переключения передач.

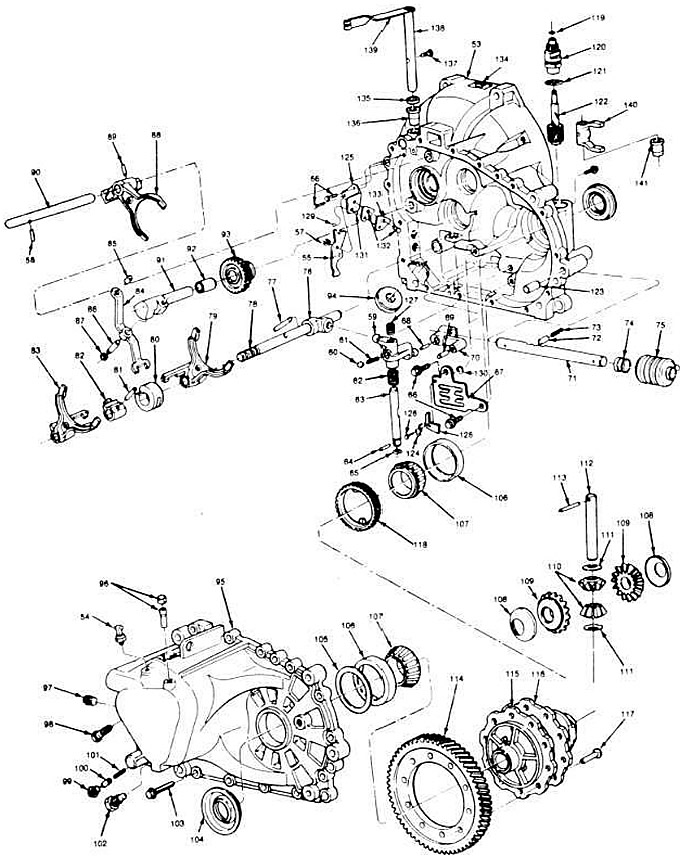

5.4, б. Трехмерное изображение корпуса механической КПП и сопутствующих элементов.
59. Рычаг переключения.
60. Шарик.
61. Штифт блокировки заднего хода.
62. Пружина установки рычага в положение 3-й и 4-й передачи.
63. Валик рычага переключения.
64. Штифт валика переключения.
65. Уплотнение валика рычага переключения.
66. Болт крепления кулисы переключения.
67. Пластина кулисы переключателя.
68. Штифт рычага селектора.
69. Штифт селектора кулисы переключателя.
70. Рычаг селектора кулисы переключателя.
71. Внутренний вал переключателя.
72. Плунжер замка вала переключения.
73. Пружина замка вала переключения.
74 Сальник вала переключения.
75. Пыльник вала переключения.
76. Сухарь валика вилок переключения.
77. Штифт, включающей реле рычага реверса.
78. Валик вилок.
79. Вилка 1-й и 2-й передачи.
80. Опорная муфта.
81. Штифт.
82. Селекторный рычаг вилки.
83. Вилка 3-й и 4-й передачи.
84. Рычаг реле переключателя 5-й передачи.
85. Штифт рычага реле переключателя реверса.
86. Поворотный штифт рычага реле 5-й передачи.
87. Штифт внешнего стопорного кольца.
88. Вилка 5-й передачи.
89. Стопорный штифт вилки 5-й передачи.
90. Контрольный вал вилки 5-и передачи.
91. Вал шестерни заднего хода.
92 Врулка шестерни заднего хода.
93. Шестерня заднего хода.
94. Грязеуловительный магнит.
95. Корпус коробки передач.
96. Сапун.
97. Заливная пробка.
98. Стопорный болт вала шестерни заднего хода.
99. Стопорный винт плунжера замка.
100. Плунжер замка валика вилок переключения.
101. Пружина замка валика вилок переключения.
102. Стопорный винт опорной муфты.
103. Болт корпуса коробки передач.
104. Уплотнение дифференциала.
105. Стопорное кольцо.
106. Наружное кольцо подшипника дифференциала.
107. Узел подшипников дифференциала.
108. Упорная шайба полуосевой шестерни.
109. Полуосевая шестерня.
110. Сателлиты.
111. Упорные шайбы сателлитов.
112. Валик сателлитов.
113. Стопор сателлитов.
114. Ведомая шестерня главной передачи.
115. Левая часть корпуса дифференциала.
116. Правая часть корпуса дифференциала.
117. Заклепка корпуса и шестерни главной передачи.
118. Шестерня спидометра.
119. Кольцевое уплотнение.
120. Стопор шестерни спидометра.
121. Уплотнение между стопором шестерни спидометра и корпусом.
122. Ведомая шестерня спидометра.
123. Установочный штифт, соединяющий корпус муфты сцепления с корпусом коробки передач.
124. Пружина собачки кулисы переключателя.
125. Опорный кронштейн рычага привода.
126. Поворотный штифт собачки замка реверса.
127. Пружина 5-й передачи и реверса.
128. Собачка пластины кулисы переключателя.
129. Шарик.
130. С-образный фиксатор.
131. Шарик.
132. Рычаг реле переключателя реверса.
133. Пружина реле переключателя реверса.
134. Заглушка смотрового окна коробки передач.
135. Войлочная шайба.
136. Верхняя втулка вала выключения сцепления.
137. Стопорный болт вилки нажимного подшипника.
138. Вал выключения сцепления.
139. Рычаг вала выключения сцепления.
140. Вилка нажимного подшипника.
141. Нижняя втулка вала выключения сцепления.
