Отделочные панели приборной доски - снятие и установка
Кузов. Ремонт и уход. Форд Таурус 1 и 2

Главная > Taurus > Таурус 1 и 2 > Кузов > Ремонт и уход > Отделочные панели приборной доски - снятие и установка
            0

1. Отсоедините провод от минусовой клеммы аккумулятора.

Накладка рулевой колонки


2. Отвинтите крепежные винты и выверните из приборной доски накладку рулевой колонки (см. рисунок).

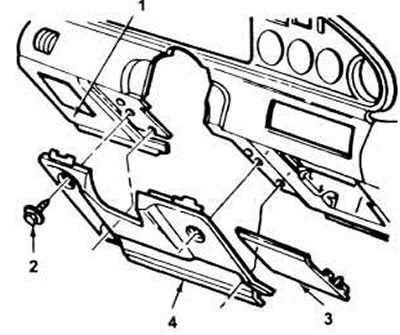

18.2. Детали накладки рулевой колонки.
1. Приборная доска.
2. Винт.
3. Крышка пепельницы.
4. Накладка рулевой колонки.


3. Установка проводится в обратном порядке.

Левая декоративная панель


4. Осторожно подцепите ее за край, чтобы расцепить пистоны и снять панель с приборной доски (см. рисунок).

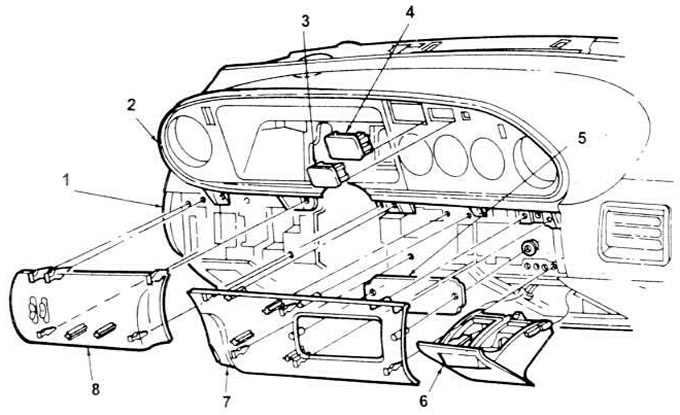

18.4. Типовое расположение панелей приборной доски.
1. Приборная доска.
2. Окна декоративной панели под блок приборов.
3. Заглушка окна управления.
4. Заглушка окна под часы.
5. Заглушка окна под радиоприемник.
6. Пепельница.
7. Панель радио.
8. Левая декоративная панель.


5. Для установки разместите ее на месте и вдавите внутрь, пока не защелкнутся пистоны.

Панель радио


6. Осторожно отсоедините ее отверткой по краям, пока не расцепите зажимы панели. Вытащите панель наружу, отсоедините электроразъем и отложите панель в сторону.

7. При установке сначала подсоедините электроразъем затем разместите на месте, вдавите вовнутрь, пока не защелкнутся пистоны.

Окно декоративной панели под блок приборов


8. Отвинтите фиксирующие винты с головкой Торкса. Вытащите кнопки управления обогревателя воздушного кондиционера и фар, снимите фиксирующую (стопорную) гайку выключателя фар.

9. Снимите декоративный колпак рулевой колонки, отсоедините электроразъемы рулевой колонки.

10. На моделях с регулируемым наклоном рулевого колеса опустите его в самое нижнее положение.

11. Отвинтите стопорные (фиксирующие) винты, и резко выдерните панель, чтобы разомкнуть зажимы. Отсоедините все электроразъемы, опустите панель вниз с приборной доски (см. рисунок).

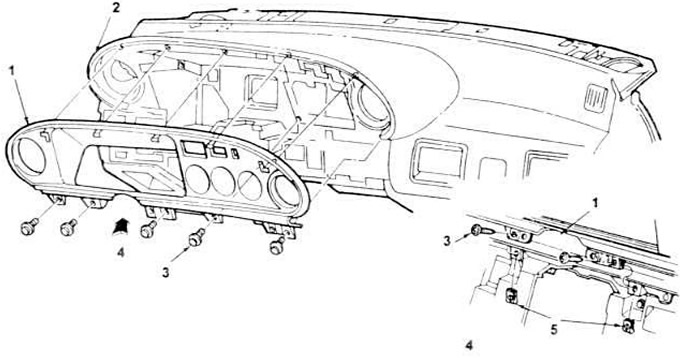

18.11. Детали типовой декоративной приборной панели.
1. Панель с окнами под блок приборов.
2. Приборная доска.
3. Винт.
4. Вид А.
5. Гайка.


12. Установка производится в обратном порядке.
