Переключение передач производится рычагом селектора на полу кузова автомобиля. Рычаг селектора имеет шесть позиций: Р - стоянка, парковка; R - задний ход; Н - нейтральное положение; Д - автоматическое переключение 1-, 2- и 3-й передачи; 2 - автоматическое переключение 1-й и 2-й передачи; 1 - включение только первой передачи. У четырехскоростных коробок-автоматов на рычаге селектора находится кнопка включения 4-й передачи (овердрайв). Запуск двигателя возможен только при установлении рычага переключения скоростей (селектора) в положение Н или Р.
Переднеприводные коробки-автоматы объединены с дифференциалом и главной передачей, ведущей к полуосям передних колес и в отличие от заднеприводных могут иметь раздельные масляные картеры дифференциала и самой коробки передач. Масло в такие коробки заливается РАЗДЕЛЬНО! В автоматный отсек заливается минеральное масло марки дехрон - 2, а в отсек дифференциала - трансмиссионное гипоидное масло марок САЕ-80-В или САЕ-75-В. Определить тип картера можно по пробкам для слива масла. Если пробка имеется только в поддоне коробки-автомата, то это коробка с общим картером, и дехрон - 2, заливаемый через щуп, омывает и дифференциал.
Если пробки имеются и в поддоне, и в низу отсека дифференциала, а сбоку имеется смотровая пробка для проверки уровня масла дифференциала, то это раздельная коробка, и ни в коем случае, особенно после снятия и ремонта коробки-автомата, нельзя забывать проверять наличие уровня масла как в картере дифференциала, так и в самом автомате.
Заднеприводной автомат соединяется с дифференциалом заднего моста посредством карданного механизма. Коробка-автомат состоит из двух планетарных передач, управление которыми обеспечивается тремя многодисковыми фрикционами, работающими в масляной ванне, и ленточным тормозом, приводимым в действие поршнем. В конструкцию 4-скоростных коробок добавлена планетарная передача и дополнительная муфта с фрикционами. Управляющее высокое давление масла, действующее на поршни сцепления, распределяется клапанным механизмом, размещенным между картером коробки передач и масляным картером. Давление масла обеспечивается масляным насосом, расположенным у разных конструкций коробок по-разному. У одних он расположен в задней крышке картера коробки передач на общем для всей коробки валу, приводимом в действие двигателем. В других коробках шестерня масляного насоса засажена шлицами на гидротрансформатор, который вращается двигателем.

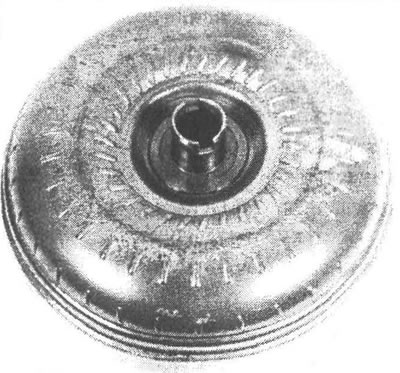

Фото 1. Гидротрансформатор
Гидротрансформатор в автоматической коробке передач осуществляет сцепление двигателя с коробкой. Это сцепление происходит за счет большого давления масла, создаваемого масляным насосом и усиленного крутящим моментом маховика. Масляная струя, усиленная вращением, отталкиваясь от лепестков насосного колеса, захватывает с собой лепестки турбинного колеса, которое, в свою очередь, связано с валом коробки передач, с фрикционными и планетарными шестернями. Со стороны коробки гидротрансформатор засажен на шлицы шестерни масляного насоса, шлицы турбины и главного вала коробки-автомата.
Электронные коробки-автоматы - это автоматы, у которых на валу вместо механического центробежного переключателя скоростей установлен электронный датчик, соединенный с электронным блоком управления переключения скоростей. В этих коробках все скорости, кроме первой, включаются импульсным датчиком, устанавливающим обороты шестерни главной передачи по мере увеличения или уменьшения скорости автомобиля. Сигнал датчика, поступая в электронный блок, управляет электрическими клапанами, находящимися в клапанном механизме. А они, в свою очередь, управляют переключением скоростей.

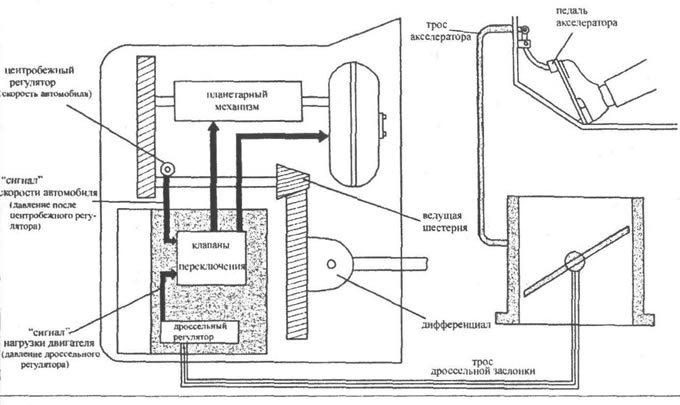

Рис. 1. Управление переключением
Система гидравлического управления преобразует скорость автомобиля и нагрузку двигателя в гидравлические «сигналы». На основе этих сигналов, гидравлическое давление прилагается к муфтам и тормозам планетарного механизма для автоматического изменения передаточного отношения в соответствии с условиями движения. Переключение осуществляется блоком гидравлического управления следующим образом:
Скорость автомобиля
Центробежный регулятор регулирует гидравлическое давление, создаваемое масляным насосом, пропорционально скорости автомобиля; это давление, называемое «давлением центробежного регулятора», действует как «сигнал» скорости автомобиля к блоку гидравлическою управления.
Нагрузка двигателя
Дроссельный регулятор в блоке гидравлического управления регулирует гидравлическое давление, создаваемое масляным насосом, пропорционально величине нажатия педали акселератора; это давление, называемое «давлением дроссельного регулятора», действует как «сигнал» открытия дроссельной заслонки, поступающий в блок гидравлического управления.
Блок гидравлического управления
Давление центробежного регулятора и давление дроссельного регулятора приводят в действие клапаны переключения в блоке гидравлического управления. В зависимости от значений этих давлений регулируется перемещение золотников, а сами золотники управляют гидравлическим давлением, действующим на муфты и тормоза в планетарном механизме, которые, в свою очередь, управляют переключением передач в коробке.
Ручные рычажные механизмы
Автоматическая коробка передач переключается автоматически с низшей передачи на высшую и наоборот. Однако, к автоматической коробке передач присоединены 2 рычажных механизма для обеспечения ручного управления водителем. К рычажным механизмам относятся: рычаг переключения с тросом и педаль акселератора с тросом дроссельной заслонки.
Рычаг переключения
Рычаг переключения соответствует рычагу переключения коробки передач с ручным переключением. Он соединен с коробкой передач тросом или рычажной передачей. Водитель может выбирать режим движения: движение вперед или назад, нейтраль, режим стоянки - с помощью этого рычага. Почти во всех автоматических коробках передач, режим переднего хода состоит из трех диапазонов: «Д» - движение в автоматическом режиме, «2» - включение только двух скоростей, и «L» или «1» - включение только первой скорости.
Для безопасности двигатель можно запустить только тогда, когда рычаг переключения находится в положении «Н» (нейтраль) или «Р» (стоянка), то есть когда коробка передач не может передавать крутящий момент от двигателя к силовой передаче.
Внимание!
1. Никогда не переключайте рычаг в положение «R» (задний ход) при движении автомобиля вперед, так как можно повредить коробку передач.
2. Никогда не переключайте рычаг в положение «P» (стоянка) при движении автомобиля, так как можно повредить коробку передач.
3. Не нажимайте педаль акселератора при нажатой педали тормоза на переднем или заднем ходу, так как это перегрузит коробку передач и может повредить ее.
4. Для временной остановки автомобиля с работающим двигателем переключите рычаг в положение «Р» или «Н» и включите стояночный тормоз. Если рычаг переключения находится в каком-то из положений, кроме» или «Н», автомобиль может начать движение. Вероятность этого особенно велика при работающем кондиционере, потому что обороты холостого хода двигателя повышаются выше обычных с помощью устройств повышения оборотов холостого хода.
