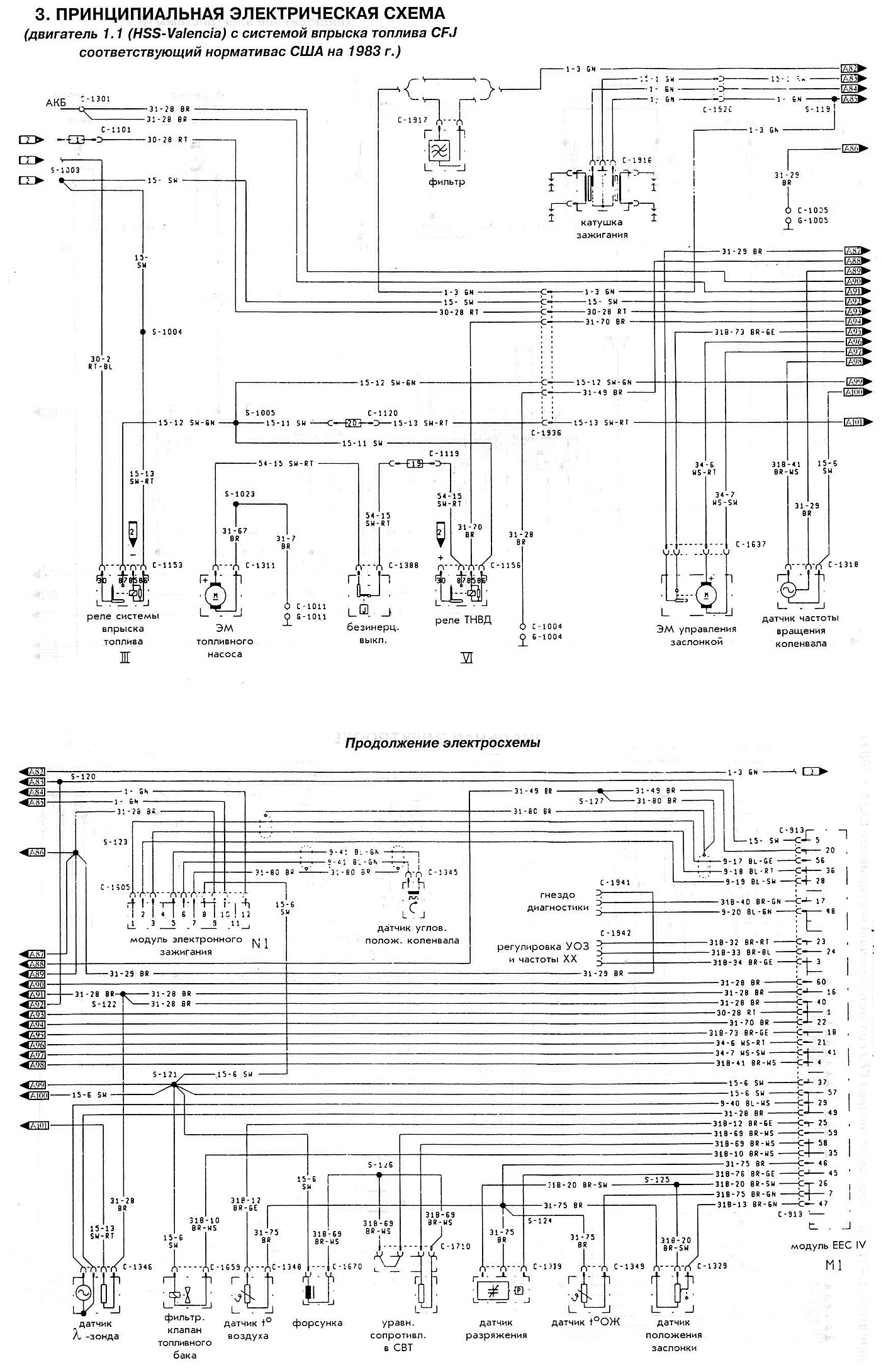

Принципова електрична схема
(двигун 1.1 (HSS-Valencia) із системою упорскування палива CFJ, що відповідає нормативам США на 1983 р.)
Принципова електрична схема двигуна 1.1 (HSS-Valencia)
(двигун 1.1 (HSS-Valencia) із системою упорскування палива CFJ, що відповідає нормативам США на 1983 р.)
