Регулировка механизма контроля дроссельного клапана (TV)

            0

Коробка типа АХОД


1. Кабель дроссельного клапана (TV) системы АХОД только в том случае нуждается в регулировке, если разбирались или заменялись кабель, кронштейн, коробка передач, главный блок контроля или блок контроля дросселя.

2. Проушина кабеля TV должна подсоединяться к соединению контрольного рычага дросселя а оболочка кабеля - к крышке привода распределителя.

3. Убедитесь, что резьбовой хвостовик на всем пути убран в кабель, закрепленный в кронштейн двигателя. Чтобы вытащить его, подведите пружинную опору и раскачивайте из стороны в сторону хвостовик за конец, одновременно вжимая его сквозь пружину (см. рисунок).

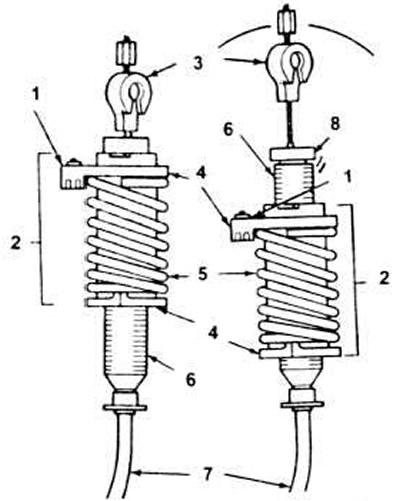

6.3. Установочные элементы кабеля системы АХОД.
1. Опорный кронштейн двигателя.
2. Корпус.
3. Проушина кабеля.
4. Зажимная губка.
5. Пружина.
6. Резьбовой хвостовик.
7. Кабель.
8. В этом месте заталкивайте вибрирующим движением.


4. Подсоедините конец кабеля дроссельного клапана (TV) к корпусу дроссельной заслонки.

5. Поверните рычаг дросселя в положение, полностью открывающее дроссель, затем разомкните его. Резьбовой хвостовик должен выдвинуться или "выщелкнуть" из зажимных губок. Если этого не произошло, ищите поломанные либо разъединенные элементы, а затем повторяйте процедуру.


Коробка типа АТХ


6. На этих моделях симптомами неотрегулированности кабеля TV является слишком раннее либо неустойчивое срабатывания привода и/или отсутствие переключения на понижающую передачу.

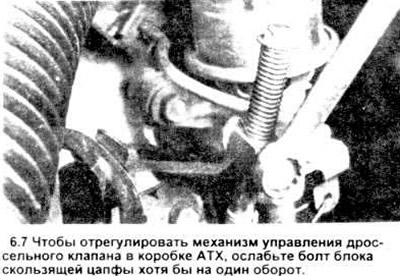

7. Добейтесь нормальной рабочей температуры двигателя на холостом ходу и отпустите болт скользящего блока цапфы узла контрольной тяги TV, как минимум, на один оборот (см. рисунок).



8. Очистите контрольную тягу от следов коррозии, освободите блок цапфы, так, чтобы он передвигался свободно.

9. Поверните вверх контрольный рычаг TV без усилия, одним пальцем затем убедитесь, что рычаг TV находится напротив внутреннего останова холостого хода (stop) (см. рисунок) Не прилагая усилия к контрольному рычагу TV, как следует затяните болт блока цапфы.

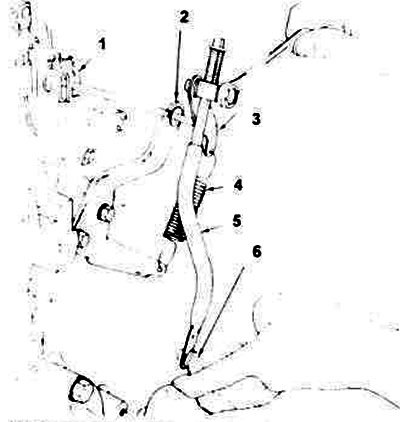

6.9. Затем одним пальцем поверните рычаг управления TV вверх относительно коробки передач, установив его напротив внутреннего останова холостого хода и затяните болт на блоке цапфы.
1. Сдвоенный рычаг.
2. Блок кронштейна TV.
3 Механизм привода TV.
4 Возвратная пружина привода.
5. Контрольная (управляющая) тяга.
6. Рычаг управления TV.
