Общее описание


1. Система эффективной вентиляции картера (PCV) (см. рисунок). гонит пары картера обратно в двигатель, где они сгорают. Клапан регулирует количество вентилируемого воздуха и продуваемого газа во впускной коллектор и предотвращает попадание горящих частиц в картер.

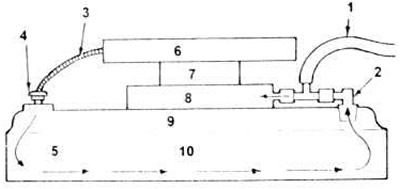

6.1. Типовая система эффективной вентиляции картера.
1. К клапану - испарителю.
2. Клапан PCV.
3. Герметизированный шланг для двигателей 2.3L и 3.8L.
4. Крышка маслозаливной горловины.
5. Путь воздуха.
6. Воздухоочиститель.
7. Карбюратор.
8. Впускной коллектор.
9. Крышка распределительного механизма.
10. Картер двигателя.


2. Система PCV состоит из заменяемого клапана PCV, вентиляционного фильтра картера (на некоторых автомобилях выполнен заодно с крышкой маслозаливной горловины, на других - раздельно) и соединительных шлангов.

3. Источником воздуха для системы вентиляции картера является воздухоочиститель. Воздух проходит через фильтр PCV (в крышке распределительного механизма или крышке маслозаливной горловины) и по шлангу, подсоединенному к корпусу воздухоочистителя. Там, где фильтр PCV вмонтирован в крышку маслозаливной горловины, крышка уплотнена по контуру для предотвращения попадания воздуха извне. От крышки маслозаливной горловины, или же от отдельного фильтра PCV на крышке распределительного механизма, воздух попадает в камеру распределительного механизма и картер, откуда циркулирует вверх в другую секцию камеры распределительного механизма и, наконец, достигает подпружиненного регулятора клапана (клапана PCV), который меняет расход потока согласно меняющимся условиям. Пары попадают во впускной коллектор через трубку вентиляционного шланга картера и наконечники. Этот процесс идет постоянно при работающем двигателе.

Проверка


4. Описание процедур проверки элементов системы PCV включено в главу 1.

Замена элементов


5. Замена элементов заключается в простой установке нового клапана или шланга вместо снятого в процессе проверки.
