Примечание: прежде чем выполнять эту процедуру, необходимо разрядить систему воздушного кондиционирования (если она есть), обратитесь к специалисту.

Разборка


1. Отсоедините минусовой провод аккумулятора.

2. Слейте охлаждающую жидкость из двигателя (см. главу 1).

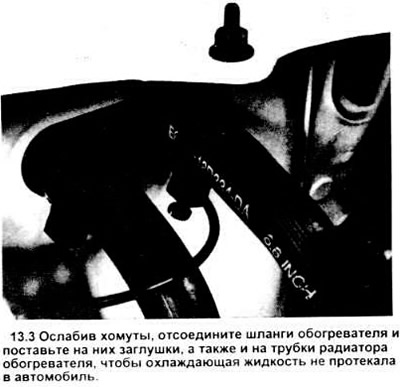

3. Ослабьте хомуты шлангов и отсоедините шланги обогревателя от его радиатора и от противопожарной перегородки (см. рисунок). Выдуйте остатки охлаждающей жидкости из радиатора воздушной струей низкого давления.



4. Отсоедините вакуумный шланг от внутреннего клапана контроля вакуума.

5. Если автомобиль оборудован системой воздушного кондиционирования. отсоедините подвод жидкости и подводку от аккумулятора от сердечника испарителя на противопожарной перегородке. Закройте трубки подвода, а также впускное и выпускное отверстия сердечника испарителя колпачками, чтобы предотвратить загрязнение их.

6. Снимите щиток приборов (см. главу 11).

7. Снимите кронштейн, поддерживающий испаритель (см. рисунок), расположенный между щитком приборов и рециркуляционными трубопроводами.

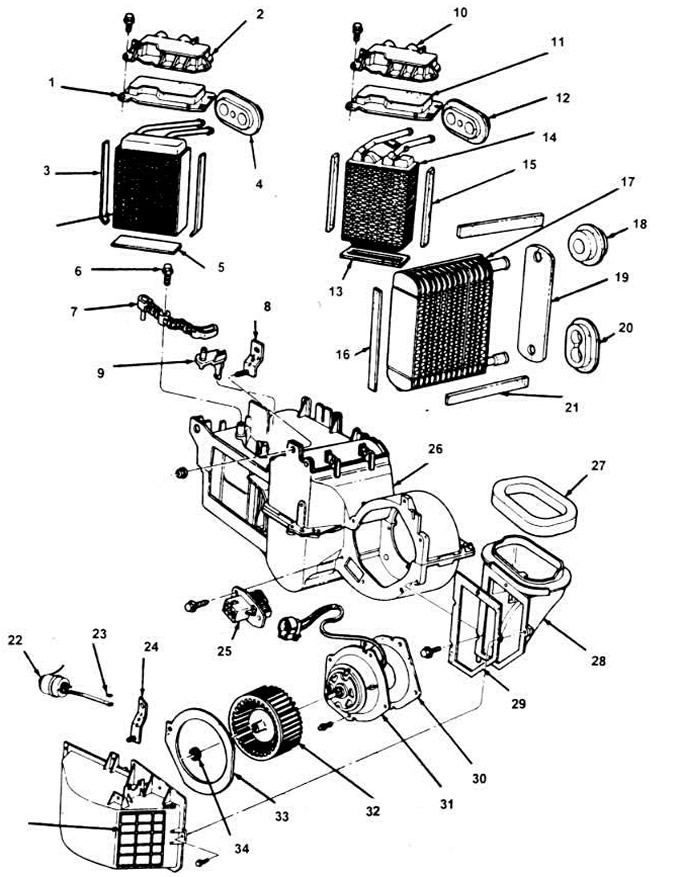

13.7. Перед тем как снимать корпус обогревателя / испарителя, отсоедините его от кронштейна.
1. Прокладка крышки радиатора обогревателя алюминиевая.
2. Дополнительная крышка радиатора обогревателя, алюминиевая.
3. Прокладка между радиатором и корпусом, алюминиевая.
4. Уплотнение между трубкой радиатора и клеммой, алюминиевое.
5. Прокладка между корпусом и радиатором.
6. Винт.
7. Рычаг дверцы из сплава.
8. Кронштейн.
9. Валик дверцы из сплава
10. Дополнительная крышка радиатора медная или бронзовая.
11. Прокладка радиатора.
12. Прокладка между трубкой и плитой.
13. Нижнее уплотнение радиатора обогревателя.
14. Узел радиатора обогревателя.
15. Прокладка между корпусом и радиатором,
16. Правая прокладка сердечника испарителя.
17. Узел радиатора испарителя.
18. Уплотнение трубки воздушного кондиционера.
19. Прокладка между радиатором и корпусом испарителя.
20. Прокладка сливной трубки испарителя кондиционера.
21. Нижняя прокладка сердечника испарителя.
22. Вакуумный мотор.
23. Пружинная гайка рычага мотора.
24. Кронштейн испарителя.
25. Сопротивление
26. Корпус обогревателя.
27. Верхняя прокладка воздухозаборника
28. Заборник внешнего воздуха.
29. Внутренняя прокладка дверцы воздухозаборника кондиционера.
30. Крепежная прокладка мотора вентилятора.
31. Мотор вентилятора.
32. Колесо вентилятора.
33. Прокладка плиты вентилятора.
34. Фиксирующая шайба колеса.


8 Отвинтите винты крепления нижнего счетчика к днищу корпуса обогревателя/ испарителя.

9. Со стороны моторного отсека отвинтите три гайки, которые крепят корпус обогревателя/ испарителя к противопожарной перегородке.

10. Открутите два винта, крепящих кронштейн к верхней панели капота.

11. Осторожно вытащите корпус с обогревателем испарителем через приборную панель из автомобиля.

12. Отсоедините внутренний клапан вакуумного контроля/ линию вакуумного питания от прокладки трубки радиатора обогревателя (см. рисунок).

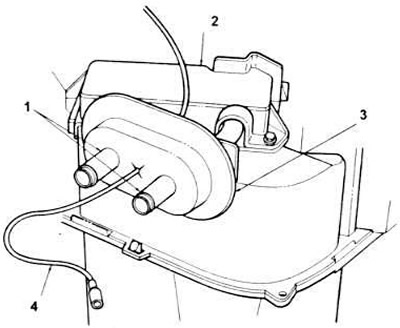

13.12. Обязательно отсоедините вакуумный трубопровод с внутренним контрольным клапаном от прокладки трубки сердечника - вытащите его на себя из корпуса машины.
1. Трубки радиатора обогревателя.
2. Дополнительная крышка радиатора обогревателя.
3. Прокладка трубки радиатора.
4. Вакуумная подпитка.


13. Сними прокладку с трубок радиатора обогревателя.

14. Если автомобиль оборудован системой электронного автоматического температурного контроля (ЕАТС), отвинтите три винта, крепящие дверцу привода двигательного узла (см. рисунок) к корпусу обогревателя/ испарителя. Снимите провод.

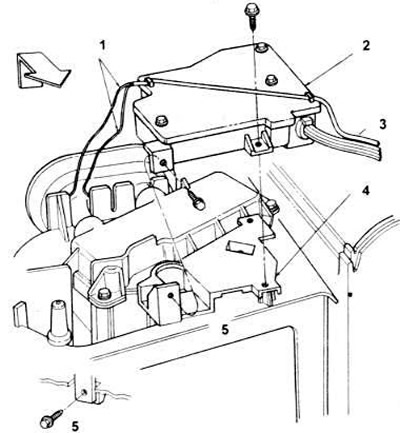

13.14. В автомобилях, оборудованных системой ЕАТС, чтобы получить доступ к радиатору обогревателя, нужно снять с верхней части корпуса обогревателя/испарителя дверцу привода мотора.
1. Включение охлаждения двигателя.
Примечание: при снятии отсоедините привод от кронштейна, поднимите на 13 мм (0.5 дюйма) сначала вверх, а потом в сторону салона.
2. Дверца привода мотора.
3. К электроразъему.
4. Монтажная плита дверцы привода мотора.
5. Вид А.


15. Выкрутите 4 винта, крепящие дополнительную крышку радиатора обогревателя и снимите дополнительную крышку с корпуса обогревателя (см. рисунок).


13.15. Чтобы подобраться к радиатору обогревателя, нужно с верхней части узла обогревателя/ испарителя снять дополнительную крышку и уплотнительную прокладку
1. Дополнительная крышка обогревателя.
2. Дополнительная крышка и прокладка радиатора.
3. Трубки радиатора обогревателя.
4. Прокладка трубок радиатора.
5. Радиатор обогревателя.


16. Выньте из корпуса радиатор и прокладки.

17. Перенесите три уплотнения на новый радиатор обогревателя.

18. Установите в корпус радиатор и уплотнения.

19. Поставьте дополнительную крышку на корпус обогревателя/ испарителя, закрутите четыре крепящих винта.

20. Если машина оборудована системой ЕАТС, поставьте на вал привода дверцу. Закрутите 3 винта, соединяющие привод с корпусом испарителя.

Установка


21. Поставьте уплотнения на трубки радиатора обогревателя.

22. Сквозь уплотнение трубки радиатора проденьте и поставьте контрольный вакуумный клапан и вакуумный трубопровод.

23. Разместите корпус узла обогревателя/ испарителя в проеме верхней панели капота и соответствующем месте приборной панели. Закрутите два винта для крепления кронштейнов и верхней панели капота.

24. Закрутите три гайки в моторном отсеке для крепления корпуса обогревателя к противопожарной перегородке.

25. Закрепите напольный датчик двумя винтами к корпусу обогревателя.

26. Поставьте опорный кронштейн корпуса обогревателя/ испарителя.

27. Установите щиток приборов (см. главу 11).

28. Если есть воздушный кондиционер, подсоедините к радиатору испарителя трубопровод и аккумулятор подсоса (см. раздел 16).

29. Подсоедините к радиатору шланги обогревателя.

30. Подсоедините черный вакуумный шланг к контрольному вакуумному клапану в моторном отсеке.

31. Добавьте охлаждающую жидкость (см. главу 1).

32. Подсоедините минусовой провод к аккумулятору.

33. Проверьте работу системы обогрева.

34. Проверьте возможные утечки в системе воздушного кондиционирования. устраните их и зарядите систему.
