Снятие и установка конденсатора воздушного кондиционера
Двигатель. Система охлаждения. Форд Таурус 1 и 2

Главная > Taurus > Таурус 1 и 2 > Двигатель > Система охлаждения > Снятие и установка конденсатора воздушного кондиционера
            0

Предупреждение 1: перед началом работ разрядите систему кондиционирования (обратитесь к специалисту).

Предупреждение 2: некоторые модели 1992 г выпуска оборудованы системой кондиционирования типа R134 На деталях таких систем имеются желтые ярлыки со словами "NON - CFC". Также, муфта компрессора на системах R134 золотистого цвета Они очень похожи на компрессоры типа R12, но не взаимозаменяемы. Не используйте компрессоры типа R134 в системах R12, которые стоят на всех моделях до 1991 года.

1. Слейте жидкость системы охлаждения (глава 1).

2. Снимите электровентилятор с кожухом (раздел 4).

3. Снимите радиатор (раздел 5).

4. Отсоедините два трубопровода с правой стороны конденсатора. пользуясь пружинно-замковым инструментом размером в 1/2 дюйма (см. главу 4).

5. открутите болты, крепящие конденсатор к опоре радиатора (см. рисунок), снимите конденсатор с автомобиля.

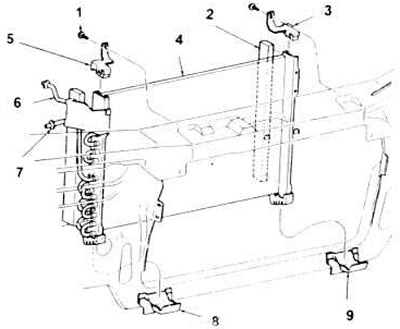

15.5. Конденсатор воздушного кондиционера в сборе.
1. Винты с шайбами (по 1 шт. для каждого кронштейна).
2. Прокладка.
3. Верхний левый опорный кронштейн конденсатора.
4. Конденсатор.
5 Верхний правый опорный кронштейн конденсатора.
6. Коллектор с трубками (линия разряда идет от конденсатора).
7. Трубки конденсатора (к аккумулятору / осушителю подсоса. испарителю, трубке с фиксированным сечением).
8. Нижний правый опорный кронштейн конденсатора.
9. Нижний левый опорный кронштейн конденсатора.


6. Установка проводится в обратном порядке.

7. Для зарядки системы и проверки на утечки обратитесь к специалисту.
