Предупреждение: тормозные колодки должны заменяться одновременно на обоих задних колесах - никогда на заменяйте колодки на одном колесе. Помните также что в пыли тормозной системы содержится асбест. Меняя тормозные колодки, используйте только высококачественные изделия общепризнанных изготовителей.
1. Откачайте из бачка главного тормозного цилиндра примерно две трети жидкости.
2. Отпустите гайки колеса поднимите заднюю часть автомобиля, установите на стойках. Заблокируйте передние колеса и снимите задние.
3. Согласно рекомендациям раздела 5 настоящей главы снимите тормозные барабаны.
4. Тщательно проверьте тормозные барабаны как подчеркнуто в разделе 5 настоящей главы. Также проверьте утечки жидкости из колесного цилиндра, как сказано в главе 1.

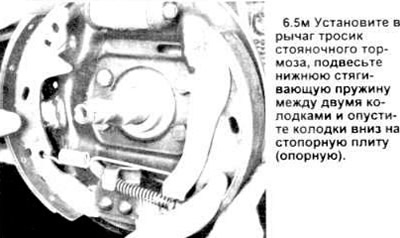

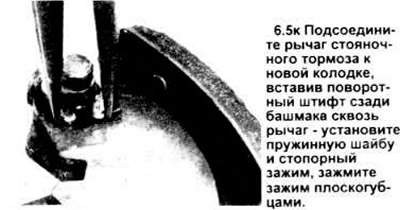

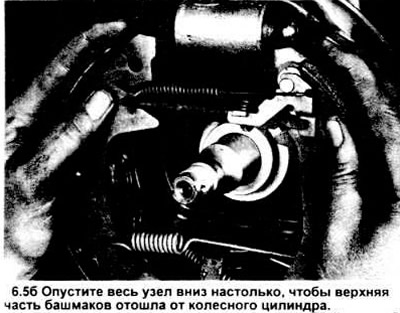

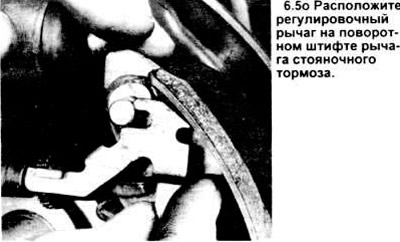

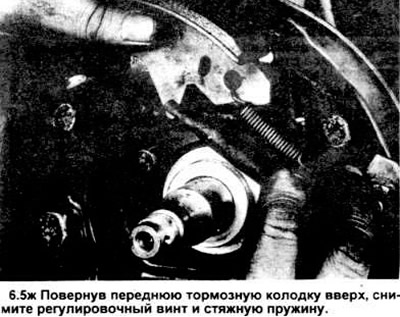

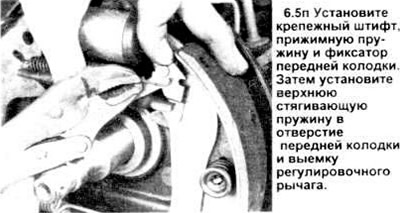

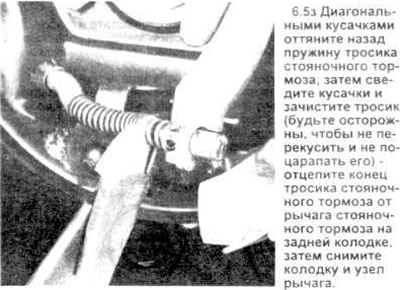

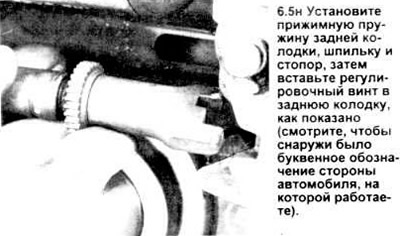

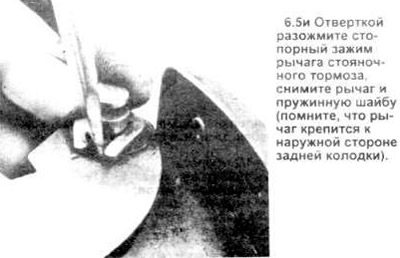

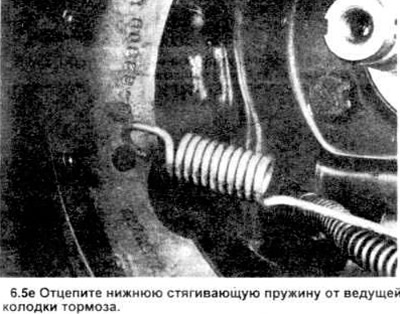

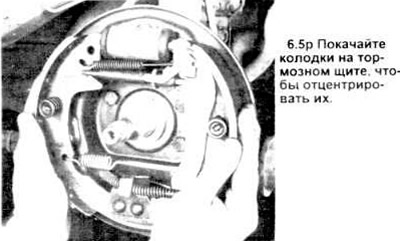

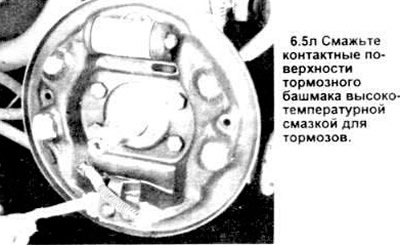

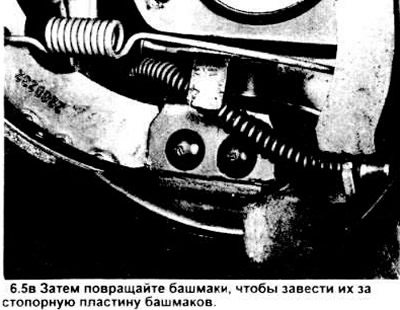

5. Перед тем как снимать внутренние детали тормозного барабана промойте их очистителем для тормозов и дайте высохнуть. Шаг за шагом выполняйте действия, показанные на рисунках (6.5а - 6.5р). иллюстрирующих процедуру замены колодок.

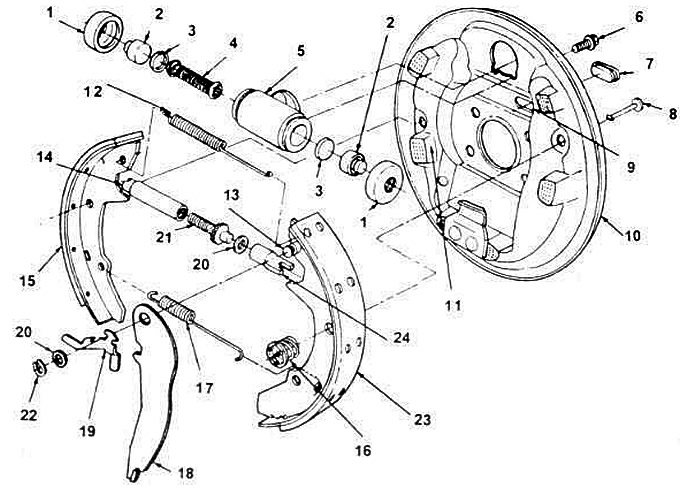

6.5, в. Элементы заднего барабанного тормоза - показана левая сторона.
1. Пыльник.
2. Поршень и вкладыш.
3. Манжета.
4. Поджимная пружина.
5. Колесный цилиндр.
6. Винт крепления колесного цилиндра.
7 Заглушка.
8. Крепежный штифт.
9. Дополнительное отверстие для регулировки колодок.
10. Тормозной щит.
11. Опора колодки.
12. Стяжная пружина.
13. Шпилька рычага стояночного тормоза.
14. Регулировочная головка.
15. Передняя колодка и накладка.
16. Прижимные пружины колодки.
17. Нижняя стяжная пружина.
18. Рычаг стояночного тормоза.
19. Регулировочный рычаг.
20. Шайба.
21. Регулировочный винт.
22. Стопорный зажим рычага стояночного тормоза.
23. Задняя колодка и накладка.
24. Поворотный регулировочный наконечник.
6. Установив на место новые колодки, поставьте узел ступицы / барабана, как сказано в разделе 5.
7. Вытащите резиновую заглушку из тормозного щита.

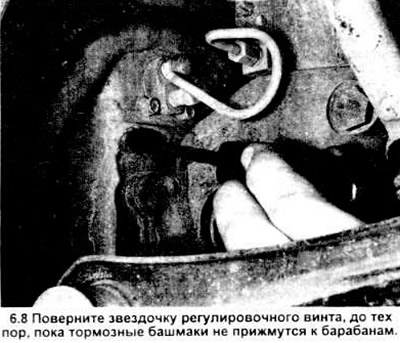

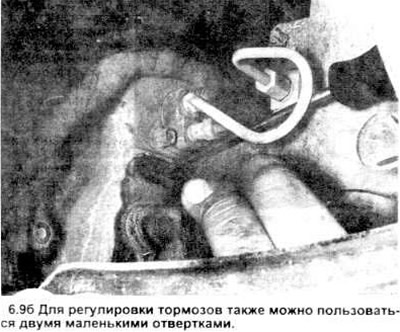

8. Вставив узкую отвертку или регулировочный инструмент (для тормозов) через регулировочное отверстие, поворачивайте звездочку пока тормоза слегка не "прихватятся" в результате поворота барабана (см. рисунок).

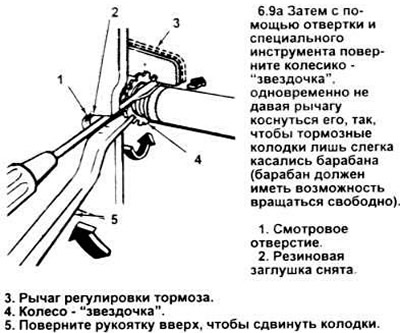

9. Поверните звездочку в обратном направлении до свободного проворота тормозов. Удерживайте регулировочный рычаг от контакта со звездочкой, иначе она не будет вращаться (см. рисунок).
10. Повторите регулировку на противоположном колесе.
11. Установите заглушки в дополнительные отверстия тормозного щита.
12. Поставьте колеса и опустите автомобиль Затяните гайки до требуемого значения момента.
13. Отрегулируйте стояночный тормоз, как сказано в разделе 12 настоящей главы.
14. Залейте доверху главный тормозной цилиндр жидкостью, несколько раз прокачайте педаль. Опустите автомобиль и проверьте работу тормозов.
