Стекло двери - снятие, установка и регулировка
Кузов. Ремонт и уход. Форд Таурус 1 и 2

Главная > Taurus > Таурус 1 и 2 > Кузов > Ремонт и уход > Стекло двери - снятие, установка и регулировка
            0

Снятие


1. Снимите декоративную панель двери и влагоизоляцию (см. раздел 15).

2. Снимите дверные уплотнения по контуру стекла двери.

3. На передних дверях опустите стекла, чтобы получить доступ к двум заклепкам, крепящим стекло к кронштейну - фиксатору (см. рисунок).

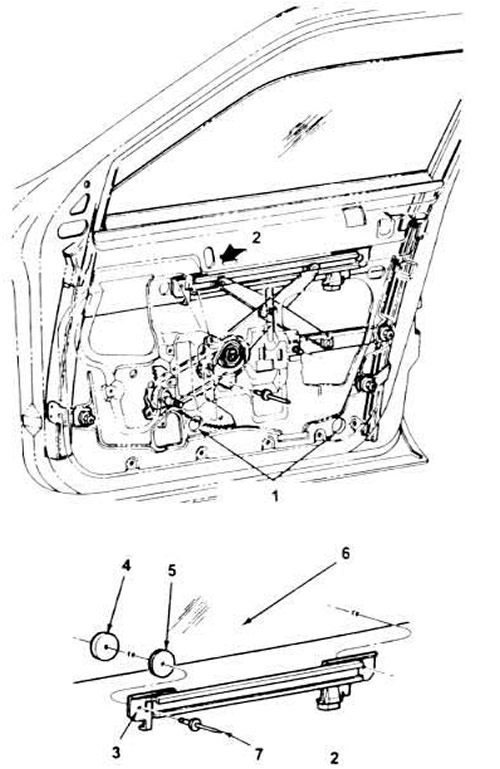

20.3. Типовые детали оконного стекла передней дверцы.
1. Дополнительные отверстия для съемных заклепок.
2. Вид А.
3. Регулятор С-канала.
4. Внешний фиксатор стекла (2 штуки).
5. Промежуточный элемент (2 штуки).
6. Дверное стекло.
7. Заклепка.


4. Вставьте деревянный брусок между внешней дверной панелью и кронштейном стекла, с помощью молотка и пробойника удалите центральные штифты крепящих кронштейн к стеклу заклепок. Высверлите заклепки сверлом примерно в 12.7 мм (1/2 дюйма).

5. На передних дверях ослабьте фиксирующие гайки стабилизатора дверного стекла. Постукивая по стеклу, сдвиньте его вперед а затем снаружи выньте его через оконный проем.

6. На задних дверях сначала отвинтите винт и снимите крон штейн стабилизатора стекла. Поднимите стекло вверх через накладку дверного стекла и снимите его с двери.

Установка


7. Сначала убедитесь, что на стекле установлены все стопорные и промежуточные элементы.

8. Опустите стекло в его нормальное положение на двери.

9. Установите в кронштейны и закрепите его заклепками. Можно использовать винты длиной от 6,4 мм (1/4 дюйма), чтобы прикрепить стекло к кронштейну. Затяните гайки до требуемого момента затяжки.

10. Установите дверной уплотнитель.

Регулировка


11. Опустите стекло примерно на 50-70 мм (2-3 дюйма) из крайнего верхнего положения.

Передняя дверь


12. Ослабьте регулировочные гайки, при открытой двери возьмитесь двумя руками за обе стороны стекла и сдвиньте его назад в желобок для стекла на стойке В так далеко, как сможете.

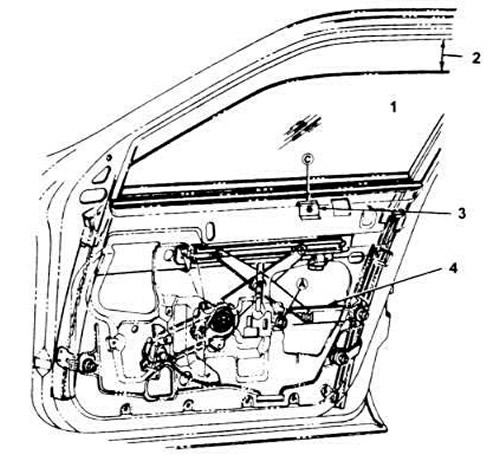

20.12. Регулировочные элементы стекла передней двери.
1. Отодвиньте стекло назад в желобок на стойке В.
2. Приблизительно 75 мм (3 дюйма).
3. Гайка.
4. Кронштейн компенсатора.


13. Затяните гайку и шайбу А (на рисунке 20.12), отожмите вниз кронштейн компенсатора, затем затяните гайку В.

14. Установите стабилизатор дверного стекла так, чтобы он слегка касался стекла, затем затяните гайку С до указанного в спецификации момента.

15. Подвигайте стекло несколько раз. чтобы убедиться, что оно сидит плотно, при необходимости - отрегулируйте.

Задняя дверь


16. Чтобы стекло плотно встало в проем окна, ослабьте регулировочные болты, толкните их вперед к стойке В. затяните гайку номер 1, затем 2, 3 и 4 (см. рисунок).


20.16. Регулировочные элементы стекла задней двери.
I. Регулировка внутрь - наружу.
II. Регулирование вперед - назад.


17. После ослабления соответствующего регулировочного болта, стекло можно сдвинуть наружу и вовнутрь, вперед и назад.
