Замена переключателя и двигателя щеток стеклоочистителя
Кузов. Электрооборудование. Форд Таурус 1 и 2

Главная > Taurus > Таурус 1 и 2 > Кузов > Электрооборудование > Замена переключателя и двигателя щеток стеклоочистителя
            0


1. Отсоедините минусовой провод аккумулятора.

Выключатель


Стеклоочиститель ветрового стекла


2. Переключатель стеклоочистителя / омывателя входит в блок многофункционального переключателя. В разделе 7 смотрите замену многопозиционного переключателя.

Стеклоочиститель заднего стекла


3. Отвинтите четыре стопорящих винта и вывернув наружу верхний край, отсоедините декоративную панель блока приборов.

4. Вытащите электроразъем, отвинтите стопорные винты (если есть) и извлеките наружу выключатель.

5. Установку проводите в обратном порядке.

Двигатель


Стеклоочиститель ветрового стекла

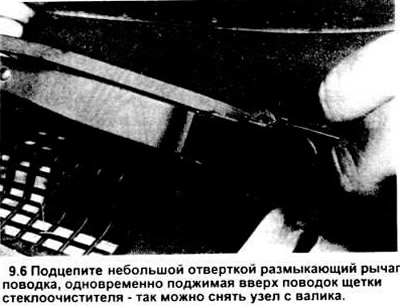

6. Снимите левый поводок (см. рисунок).



7. Снимите левый защитный щиток капота.

8. Подняв вверх зажим (см. рисунок), отсоедините связующую тягу от рычага двигателя.

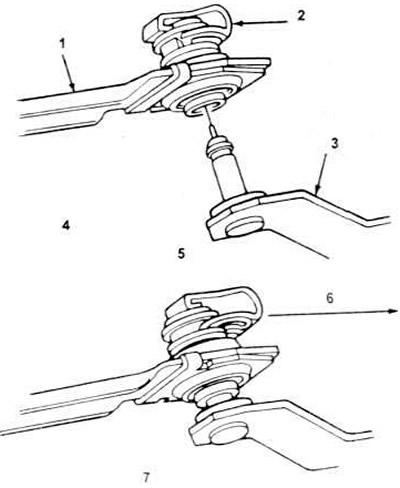

9.8. Детали для подсоединения щетки стеклоочистителя.
1. Приводной рычаг щетки.
2. Зажим.
3. Рычаг двигателя щетки.
4. Примечание: жестко наденьте приводной рычаг щетки на штифт так, чтобы он защелкнулся.
5. Установка.
6. Чтобы снять зажим, поднимите и оттяните рычаг.
7. Снятие.


9. Вытащите электроразъем, отвинтите стопорящие болты, со стороны двигательного отсека поднимите двигатель (см. рисунок).

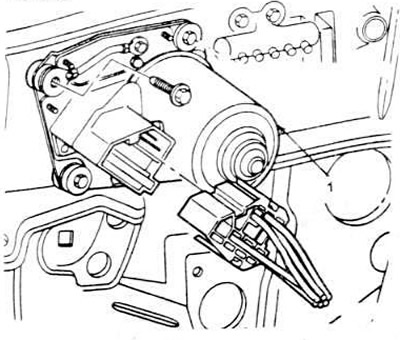

9.9. Вытащите электроразъем, отвинтите болты и снимите двигатель стеклоочистителя.


1. Двигатель стеклоочистителя.


10. Установка производится в обратном порядке.

Стеклоочиститель заднего стекла


11. Снимите щетку (см. рисунок).

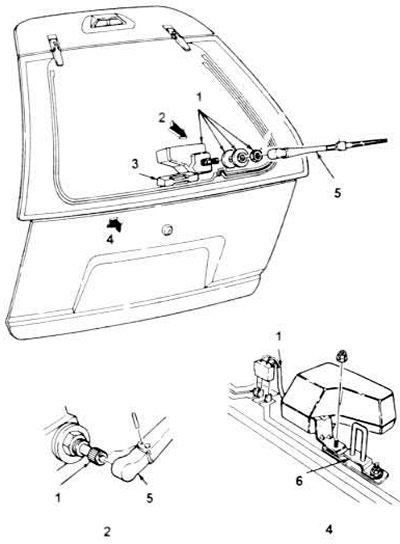

9.11. Установочные детали заднего стеклоочистителя и его двигателя.
1. Двигатель стеклоочистителя заднего стекла.
2. Вид А
3. Ручка заднего стекла.
4. Вид В.
5. Задний стеклоочиститель с щеткой.
6. Защелка заднего окна.


12. Откройте дверь кузова.

13. Вытащите электроразъем, отвинтите стопорящую гайку, отсоедините блок двигателя от кузова и снимите его.

14. Установку производите в обратном порядке.
