Замена ламп
Кузов. Электрооборудование. Форд Таурус 1 и 2

            0


Передние огни


1. На этих моделях передние лампы расположены в общем корпусе для комбинации различных огней.



Стояночный сигнал / сигнал поворота в модели Taurus

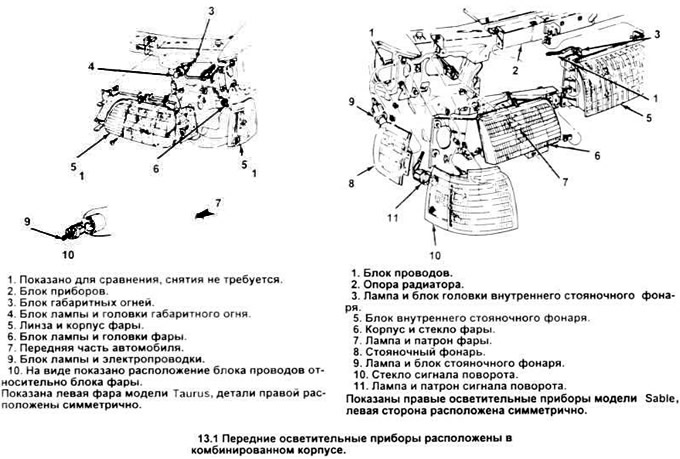

2. Через специальный проем в опоре радиатора поверните блок патрона лампы против часовой стрелки и отсоедините его от корпуса (см. рисунок 13.1).

3. Вжав пампу вовнутрь и повернув против часовой стрелки выньте ее из патрона. Вставьте новую лампу и поверните по часовой стрелке чтобы закрепить.

4. Установите патрон и лампу в корпус.

Стояночный сигнал / сигнал поворота модели Sable


5. Отвинтите два стопорящих винта и вытащите узел стояночного фонаря см рисунок 13.1).

6. Ухватив патрон лампы, поверните его, чтобы вынуть.

7. Извлеките лампу из патрона затем установите новую лампу.

8. Поставьте патрон на место и поверните его. чтобы закрепить.

9. Установите световой сигнал и винты.

Передние габаритные огни модели Taurus


10. Отвинтите гайку и снимите шайбу с присоединенной шпильке, расположенной сверху корпуса, поворачивайте наружу верхнюю часть корпуса до тех пор. пока кончик шпильки не выйдет из канавки корпуса (см. рисунок 13.1).

11. Поднимите светильник вверх, чтобы освободить язычки на корпусе и снимите его.


12. Чтобы снять головку лампы, поверните ее против часовой стрелки. Для замены лампы вытащите старую из головки и на ее место, нажав установите новую.

13. Установите головку лампы, опустите светильник к язычкам.

Сигнал поворота модели Sable


14. Снимите стояночный фонарь и лампу, как описано в абзацах 5 и б, затем отвинтите два стопорящих винта и извлеките наружу световой сигнал поворота.

15. Заменяя лампу, вытащите из головки старую и нажав, установите вместо нее новую.

16. Установите на место сигнал поворота, завинтите стопорящие винты.

17. Установите стояночный фонарь.

Внутреннее освещение


Лампы блока приборов


18. Снимите блок приборов (раздел 17).

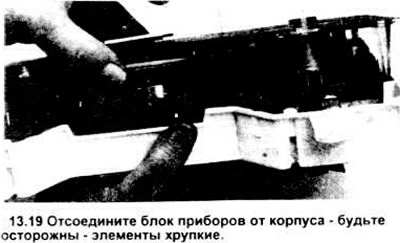

19. Отсоедините обрамление блока приборов от его корпуса (см. рисунок).

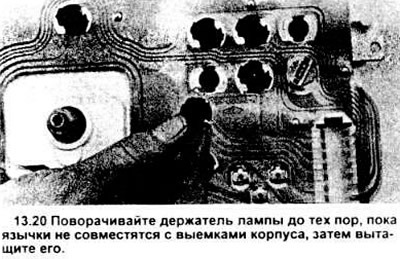

20. Лампы блока приборов можно снять после того, как повернете держатели и вытащите их наружу (см. рисунок). Вытащите сменяемую лампу из держателя и, надавив, установите вместо нее новую.



Подсветка смотрового зеркала

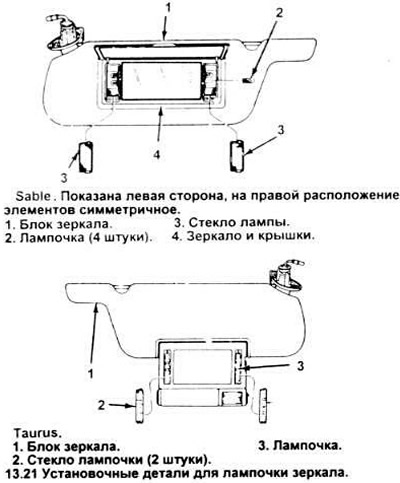

21. Опустите зеркала вниз и маленькой отверткой выньте стекло (см. рисунок).



22. Ухватив пампу, вытащите ее. Нажав, установите новую пампу и вставьте на место стекло.

Подсветка бардачка

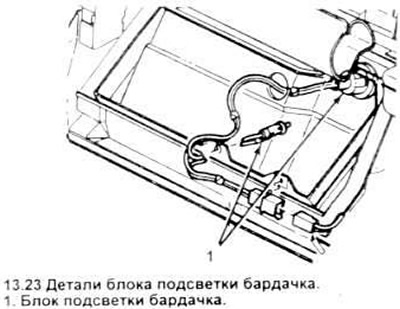

23. Откройте бардачок, взявшись за лампу большим и указательным пальцем извлеките ее из патрона (см. рисунок).




24. Нажав, установите новую лампу.

Подсветка внутренней крышки часов


25. С помощью отвертки подцепите замыкающие язычки стеклянной крышки и оттолкните их.

26. Освободите лампу, плотно ухватив ее и вытащив из блока.

27. Нажатием установите на место новую лампу и затем - стекло.

Подсветка часов / карты


28 Подцепите и отожмите язычок стекла, снимите стекло.

29. Отвинтите стопорные винты, опустите блок подсветки часов карты Заменяйте пампы, начиная с последней в блоке.

30. Замените блок подсветки и стекло верхний тормозной световой сигнал.

Седан

31. Подцепив, снимите крышки отвинтите два стопорных винта и снимите крышку светового сигнала с кронштейна.

32. Снимите блок подсветки, подтянув его вверх и назад относительно передней части автомобиля.

33. Выверните пампу, вращая ее против часовой стрелки.

34. Установите новую лампу, блок подсветки и крышку.

Универсал

35. Маленькой отверткой вытащите декоративную панель из рамы заднего грузового борта.

36. Отвинтите четыре гайки крышки.

37. Протолкните осветительный блок с наружной стороны автомобиля.

38. Вытолкните наружу уплотнительное кольцо проводов отсоедините проводочный разъем и отсоедините от грузового кузова соединительной зажим.

39. Вытащите старую лампу из головки и нажатием установите новую.

40. Подсоедините осветительную проводку и установите локатор на грузовом кузове.

41. Установите осветительным блок и крышку.

Подсветка сигналов тормоза, заднего фонаря и лицензионной пластины


Седан

42. Откройте багажник.

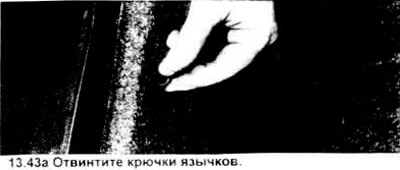

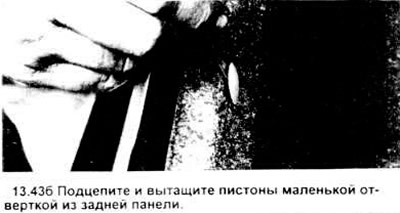

43. Снимите заднюю панель багажника (см. рисунок).

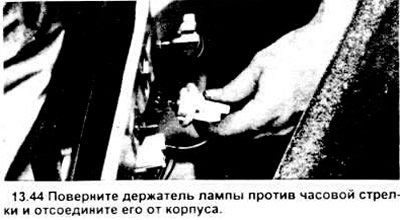

44. Поворачивайте держатели ламп против часовой стрелки чтобы снять их (см. рисунок).



45. Вращая лампы против часовой стрелки, выверните их из держателей.

46. Установку проводите в обратном порядке.

Универсал

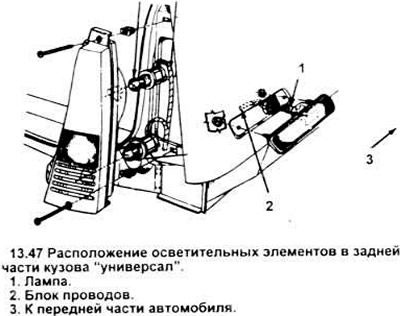

47. Отвинтите винты и гайки блока габаритных огней, чтобы получить доступ к лампочкам (см. рисунок).



48. Ухватив лампу, вытащите ее из патрона.

49. Нажатием установите в головку новую лампочку, установите весь блок освещения.

Подсветка номерного знака

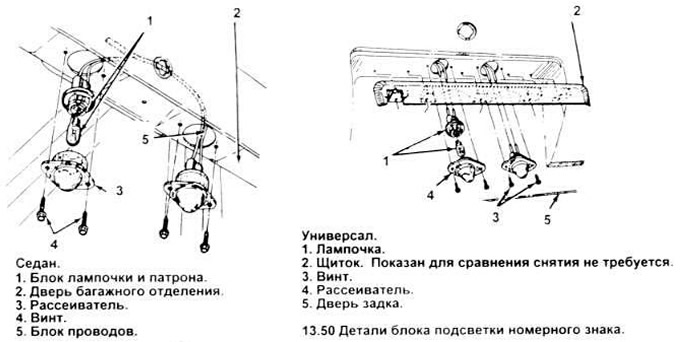

50. Снимите блок подсветки, ухватив лампу, вытащите ее из патрона (см. рисунок.



51. Нажатием установите в патрон новую лампочку, установите блок освещения.
