Радио
1. Отсоедините минусовой провод аккумулятора.
2. Снимите центральную декоративную панель приборной доски (глава 11).

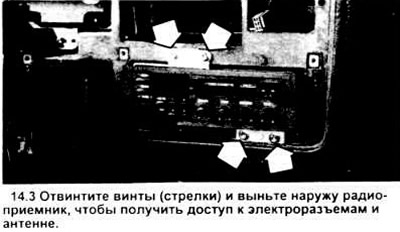

3. Отвинтите стопорящие винты (см. рисунок).
4. Вытащите блок радио из приборной панели, отсоедините антенну и электроразъемы, снимите его с автомобиля.
5. Установку проводите в обратном порядке.
Колонки в приборной доске
6. Снимите крышку колонки.
7. Отвинтите фиксаторные винты и вытащите колонку (см. рисунок). Отсоедините электроразъем и снимите колонку.

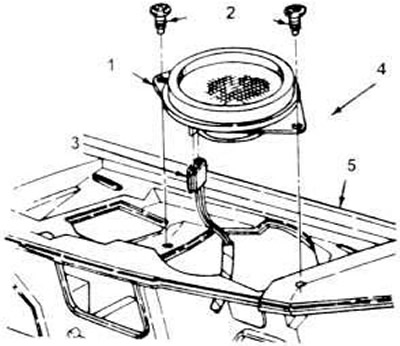

14.7. Крепежные детали колонок в приборной доске.
1. Блок колонок (2 штуки).
2. Винт.
3. Блок проводов.
4. Передняя часть автомобиля.
5. Приборная доска.
8. Установку проводите в обратном порядке.
Колонки в двери
9. Снимите декоративную дверную панель (глава 11). Отвинтите крепежные винты, отсоедините колонку, вытащите электроразъем и снимите колонку с автомобиля (см. рисунок).

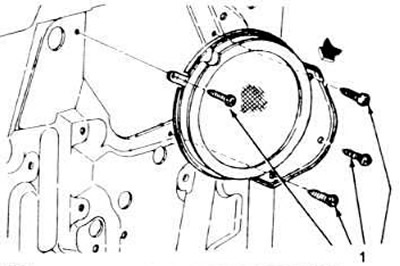

14.9. Детали колонки, смонтированной в двери.
1. Винт.
10. Установку проводите в обратном порядке.
Задняя колонка
Седан (стандартный вариант)
11. Откройте крышку багажника.
12. Изнутри багажного отделения отсоедините электропроводку от колонки (см. рисунок).

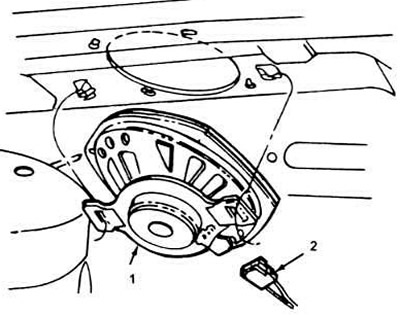

14.12. В стандартном варианте кузова "седан" задние колонки монтируются в поддоне и удерживаются скобой.
1. Узел колонки и ее опорной скобы, по 1 штуке на каждой стороне.
2. Блок проводов.
13. Потяните за один конец опорной скобы колонки, чтобы отсоединить ее от язычка на поддоне и снимите колонку.
14. Для установки поставьте скобу и колонку на место, так, чтобы один конец скобы был над язычком поддона. Нажимайте на противоположный конец скобы до тех пор, пока он тоже не установится над другим язычком удерживающего устройства.
Седан (на выбор)
15. Выньте колонки из поддона.
16. Отвинтите фиксирующие винты, поднимите колонку вверх, отсоедините электроразъем. Снимите колонку (см. рисунок).

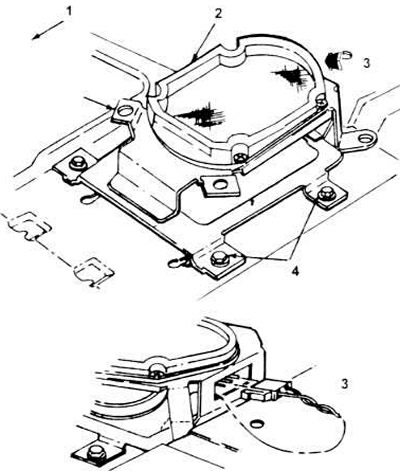

14.16. В стандартном кузове "седан" задняя колонка громкоговорителя крепится винтами.
1. К передней части автомобиля.
2. Колонка и кронштейн.
3. Вид А.
4. Винт.
17. Установку проводите в обратном порядке.
Универсал
18. Снимите заднюю верхнюю угловую декоративную панель.
19. Отвинтите три стопорных винта (см. рисунок).

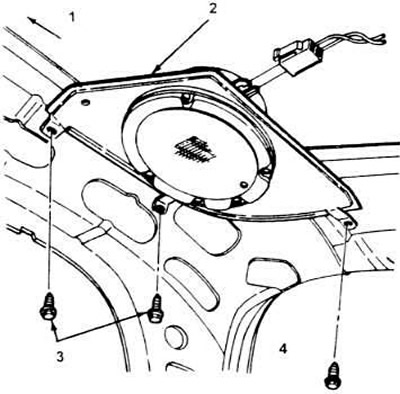

14.19. Детали крепления задней колонки громкоговорителя в кузове "универсал".
1. К передней части автомобиля.
2. Колонка и пластина.
3. Винт.
4. Показана правая сторона, левая - аналогично.
20. Отсоедините провода колонки и вытащите край кронштейна колонки из-под потолка.
21. Установку проводите в обратном порядке.
