Снятие и установка коробки передач (4-ступ.)

Внимание! Этот раздел касается коробок передач всех типов.

Снятие

1. Установить автомобиль над смотровым каналом либо поднять его на подъемнике.

2. Отсоединить провод массы от аккумулятора.

3. Отвинтить ручку рычага переключения передач.

4. Снять (в зависимости от версии оснащения) среднюю консоль либо полку около рычага переключения передач.

5. Снять наружный кожух рычага переключения передач после отсоединения его от держателя, а также внутренний кожух вместе с держателем после отвинчивания рамы держателя от тоннеля пола.

6. Отсоединить рычаг переключения передач от задней части картера коробки передач.

7. Поднять автомобиль.

8. Отсоединить стабилизатор от лонжерона.

9. Отсоединить резиновые элементы подвески от скоб крепления задней части выпускной системы и зафиксировать всю систему таким образом, чтобы она не нагружала крепление ее передней части.

10. Отвинтить крепление среднего подшипника карданного вала, а также отвинтить крепления карданного вала к фланцу ведущего вала главной передачи, около заднего моста.

11. Извлечь переднюю часть карданного вала из заднего картера коробки передач и заглушить соответствующей пробкой отверстие в задней части картера для предотвращения вытекания масла из коробки передач.

12. При помощи домкрата подпереть через деревянные бруски коробку передач.

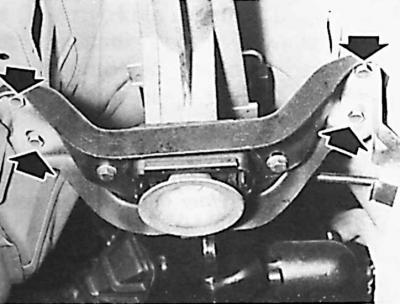

13. Отвинтить поперечину крепления коробки передач к кузову.


14. Снять пружинный крючок крепления троса привода спидометра и отсоединить трос от коробки передач.

15. Отсоединить электрический провод от выключателя огней заднего хода.

16. Снять стартер.

17. Отсоединить трос сцепления от вилок выключения.

18. Отвинтить болты крепления коробки передач к поперечине.

19. Снять реактивный рычаг узла двигатель – коробка передач.

20. Отсоединить коробку передач от двигателя и осторожно извлечь коробку передач из-под автомобиля.

Установка

1. Покрыть шлицы первичного вала небольшим количеством консистентной смазки.

2. Установка коробки передач выполняется в последовательности обратной по отношению к процессу снятия.

3. После установки следует проверить уровень масла в коробке передач.
