Блок цилиндров двигателя

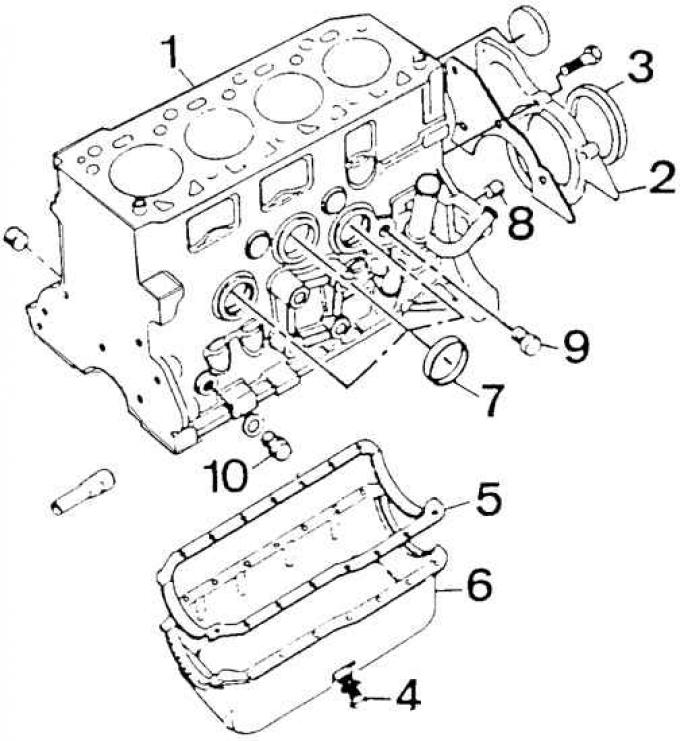

1 – блок цилиндров двигателя; 2 – задняя крышка; 3 – уплотнительное кольцо; 4 – пробка слива масла; 5 – прокладка масляного поддона; 6 – масляный поддон; 7 – заглушка технологического отверстия блока цилиндров; 8 – заглушка масляного канала; 9 – пробка слива охлаждающей жидкости с блока цилиндров; 10 – пробка; закрывающая отверстие для установки коленчатого вала в ВМТ
Чугунный блок цилиндров имеет цилиндры и гнезда подшипников коленчатого вала, выполненные непосредственно в его материале. Содержит пять гнезд коренных подшипников коленчатого вала. Между соседними цилиндрами в блоке цилиндров находятся каналы для прохождения охлаждающей жидкости.
Обозначение блока цилиндров: 89 FF 6015 AB.
| Диаметры цилиндров: | |
| – номинальные: | |
| группа А | 82,500 – 82,515 мм |
| группа В | 82,515 – 82,530 мм |
| группа С | 82,660 – 82,675 мм |
| группа D | 82,675 – 82,690 мм |
| – ремонтные: | |
| 0,5 | 83,000 – 83,015 мм |
| 1,0 | 83,500 – 83,515 мм |
| Диаметр отверстий гнезд вкладышей коренных подшипников | 53,683 – 53,696 мм |
