Снятие, установка и проверка датчика уровня топлива

Датчик уровня топлива, а у автомобилей с бензиновым двигателем DOHC также и топливный насос, расположен в верхней части топливного бака.

У дизельного двигателя имеется лишь датчик уровня топлива без топливного насоса, топливо подкачивается ТНВД.

С понижением уровня топлива поплавок в топливном баке опускается. При этом связанный с поплавком потенциометр увеличивает сопротивление датчика. В результате этого напряжение на показывающем приборе падает, и стрелка указателя уровня топлива на щитке приборов перемешается в направлении leer (пусто). В зависимости от оснащения автомобиля при понижении уровня топлива до уровня резервного запаса на щитке приборов дополнительно загорается сигнализатор.

Внимание: Никакого открытого огня, приготовить огнетушитель и неукоснительно соблюдать правила техники безопасности при работах с системами топливоподачи, см. предыдущую главу.

Снятие

Отсоединить провод массы (-) аккумуляторной батареи.

Внимание: При отключении аккумуляторной батареи стирается содержимое электронных запоминающих устройств, например, для кодов неисправностей двигателя или кода радио. Перед отключением прочитайте также указания из главы "Снятие и установка аккумуляторной батареи".

Снять топливный бак, см. следующую главу.

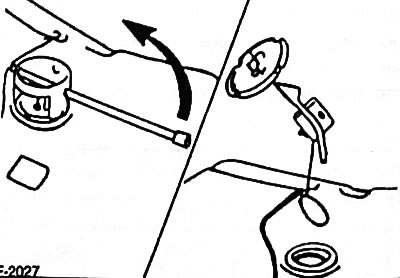

С помощью специального инструмента FORD 23-014/23-026 повернуть держатель датчика уровня топлива против часовой стрелки -стрелка-. Если инструмент отсутствует, отпустить держатель датчика с помощью трубного ключа или легкими ударами молотка по бруску из твердого дерева.

Внимание: При этом не должно возникать никаких искр, иначе возможен пожар.

Держатель датчика уровня потянуть вверх, наклонить в сторону и вынуть. При этом необходимо подложить вниз тряпки, чтобы впитать вытекающее топливо.

Установка

Уплотнительные поверхности топливного бака и держателя датчика уровня топлива очистить от ржавчины и грязи.

Внимание: Никакие загрязнения в топливный бак попадать не должны.

Приставить держатель датчика уровня топлива с новой уплотнительной прокладкой.

Движением в направлении по часовой стрелке держатель датчика уровня топлива затянуть.

Установить топливный бак, см. следующую главу.

Подсоединить к аккумуляторной батарее провод массы (-).

Если имеются, настроить часы и ввести для радио код зашиты от хищения.

Проверить функционирование указателя уровня топлива на щитке приборов.
