Внимание: Неукоснительно соблюдать правила техники безопасности при работах с системами топливоподачи, см. с. 54.
Внимание: Для откачивания топлива из бака требуется подходящий топливный насос. Для установки автомобиля на козлы нужны гаражный домкрат и 4 надежных подставки.
Снятие
Внимание: При снятии топливного бака топливо может проливаться. Бензин и его пары ядовиты и огнеопасны, поэтому необходимо обеспечить хорошую вентиляцию рабочего места. Избегать попадания топлива на кожу тела. Работать в стойких к воздействию топлива перчатках. Никакого открытого огня, пожароопасно! Приготовить огнетушитель.
Отсоединить провод массы (-) аккумуляторной батареи.
Внимание: При отключении аккумуляторной батареи стирается содержимое электронных запоминающих устройств, например, для кодов неисправностей двигателя или кода радио. Перед отключением прочитайте также указания из главы "Снятие и установка аккумуляторной батареи".
Отвернуть крышку заливной горловины топливного бака и откачать из бака насосом топливо.

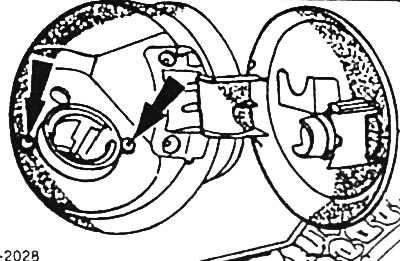

Если имеются, вывернуть 2 винта крепления -стрелки- заливной горловины к кузову.
Автомобили с 9/94: отпустить хомуты крепления и отсоединить от заливной горловины снизу 2 шланга системы вентиляции.
Отпустить гайки крепления правого заднего колеса, поднять автомобиль на козлы и снять заднее колесо.

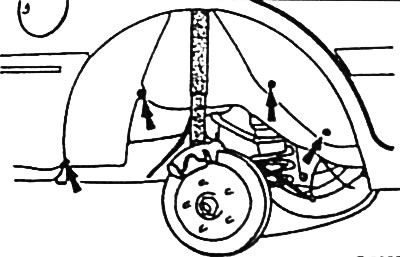

Отвернуть крепление и снять облицовку правой задней колесной арки.
Автомобили до 8/94: отвернуть крепление и снять нижнее продолжение бампера.

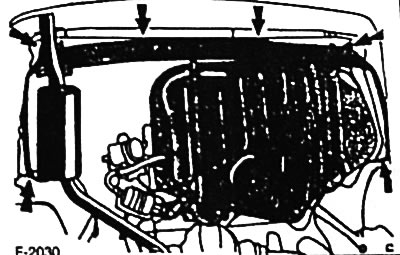

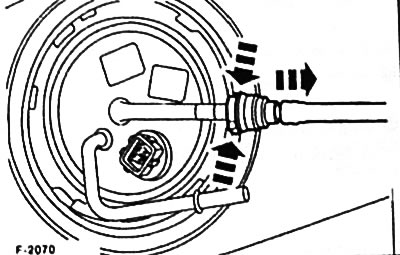

Поставить вниз стойкую к воздействию топлива емкость. Автомобили до 8/94: отпустить хомуты крепления и отсоединить нагнетательный и возвратный топливопроводы. Для облегчения последую-шей сборки пометить топливопроводы с помощью клейкой ленты. Автомобили с 9/94: отсоединить топливопроводы от датчика уровня топлива. Для отпускания быстродействующих запоров полностью вжать обе кнопки и снять запоры, см рисунок. Штуцеры и соответствующие им быстродействующие запоры имеют одинаковое цветовое обозначение, чтобы при сборке запоры нельзя было перепутать местами.
Подпереть топливный бак домкратом.

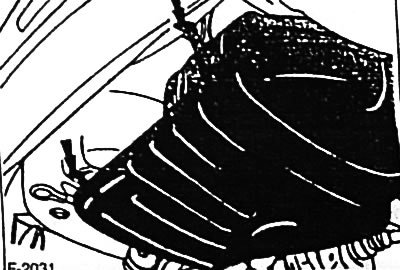

Вывернуть болты крепления удерживающих хомутов и топливный бак осторожно опустить.
Разъединить штекерный разъем датчика уровня топлива и, если имеется, расположенного в баке топливного насоса.
Отсоединить шланг системы вентиляции.
Проверить, все ли провода и шланги отсоединены. Топливный бак вынуть.
Установка
Перед установкой топливный бак и удерживающие хомуты проверить на отсутствие сквозной коррозии и при необходимости заменить.
Поставить топливный бак в монтажное положение и соединить штекерные разъемы датчика уровня топлива и топливного насоса.
Топливный бак приставить, установить удерживающие хомуты и затянуть крепление.
В соответствии с нанесенными обозначениями подсоединить и закрепить хомутами нагнетательный и возвратный топливопроводы.
Автомобили до 8/94: привернуть двумя болтами к боковой стенке кузова заливную горловину топливного бака. Приставить и привернуть болтами нижнее продолжение бампера.
Автомобили с 9/94 подсоединить к заливной горловине топливного бака два шланга системы вентиляции и закрепить их хомутами.
Приставить и закрепить облицовку колесной арки.
Установить колесо и опустить автомобиль.
Перекрестным способом затянуть крепление колеса моментом 100 Нм.
Наполнить топливный бак топливом и завернуть крышку заливной горловины.
Подсоединить к аккумуляторной батарее провод массы (-).
Если имеются настроить часы и ввести для радио код зашиты от хищения.
Проверить функционирование указателя уровня топлива на щитке приборов.
