Снятие и установка системы тяг передних стеклоочистителей

            0

Снятие



Смочить ветровое стекло водой. Примерно не одну минуту задействовать стеклоочиститель и выключить через выключатель. В результате этого щетки стеклоочистителя остановятся в исходном положении.

Пометить исходное положение щеток стеклоочистителя на ветровом стекле с помощью клейкой ленты. Для этого наклеить полоску клейкой ленты на стекло непосредственно рядом со щеткой стеклоочистителя. При установке рычаг стеклоочистителя надевается на шпицы опоры в положении, когда щетка располагается непосредственно рядом с полоской клейкой ленты.

Отсоединить провод массы (-) аккумуляторной батареи.

Внимание: При отключении аккумуляторной батареи стирается содержимое электронных запоминающих устройств, например, для кодов неисправностей двигателя или кода радио. Перед отключением прочитайте также указания из главы "Снятие и установка аккумуляторной батареи".

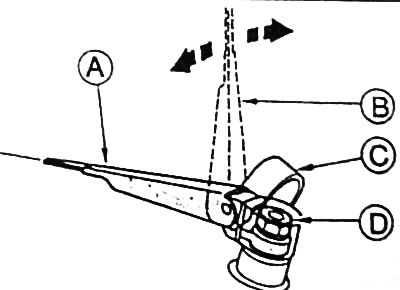

Снять рычаги стеклоочистителей. Для этого откинуть верх пластмассовые колпачки -С-.

Гайки крепления -D- отпустить примерно на 2 оборота.

Поднять рычаги со стекла (позиция -А-) и откинуть вверх (позиция -В-). Покачивая рычаги в стороны -стрелки-, сдвинуть их с конусов опор. Прочно сидящие рычаги сдвинуть с помощью ударной отвертки HAZET 1966-5.


Снова опустить рычаги стеклоочистителей на ветровое стекло. Отвернуть с опор шестигранные гайки и рычаги снять.

Снять решетку обтекателя см. с. 131/140.

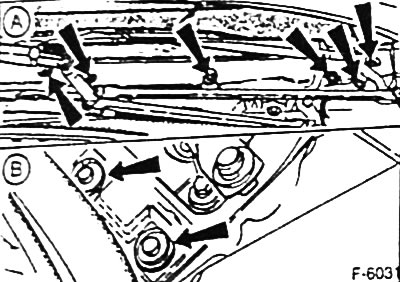

Вывернуть болты -стрелки- крепления тяг стеклоочистителей.

Разъединить многоконтактный штекерный разъем электродвигателя стеклоочистителей и снять тяги всем комплектом.

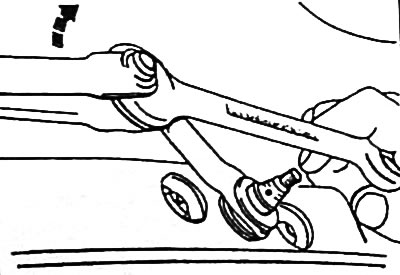

Гаечным ключом с открытым зевом отжать тяги со сферических головок.

Установка



Насадить тяги на соответствующие сферические головки и зафиксировать с помощью щипцов.

Установить тяги в монтажное положение, ввернуть и затянуть болты крепления.

Соединить многоконтактный штекерный разъем.

Установить решетку обтекателя, см. с. 131/140.

Установить рычаги стеклоочистителей. Для этого выровнять рычаги по полоскам клейкой ленты на стекле и насадить их на опоры.


Уложить пружинные шайбы и затянуть рычаги гайками моментом 10 Нм.

Подсоединить к аккумуляторной батарее провод массы (-).

Если имеются, настроить часы и ввести для радио код зашиты от хищения.

Смочить ветровое стекло водой. Включить стеклоочистители и проверить их работу, при необходимости заменить щетки стеклоочистителей.

Внимание: После проверки работы стеклоочистителей на 1-й и 2-й скорости по мокрому стеклу гайки крепления рычагов подтянуть моментом 10 Нм.
