Снятие и установка электродвигателя очистителя заднего стекла

Снятие

Смочить заднее оконное стекло водой.

Примерно на одну минуту задействовать стеклоочиститель и выключить через выключатель. В результате этого щетка стеклоочистителя остановится в исходном положении.

Пометить исходное положение щетки стеклоочистителя на стекле с помощью клейкой ленты. Для этого наклеить полоску клейкой ленты на стекло непосредственно рядом со щеткой стеклоочистителя. При установке рычаг стеклоочистителя надевается на шпицы опоры в положении, когда щетка располагается непосредственно рядом с полоской клейкой ленты.

Отсоединить провод массы (-) аккумуляторной батареи.

Внимание: При отключении аккумуляторной батареи стирается содержимое электронных запоминающих устройств, например, для кодов неисправностей двигателя или кода радио. Перед отключением прочитайте также указания из главы "Снятие и установка аккумуляторной батареи".

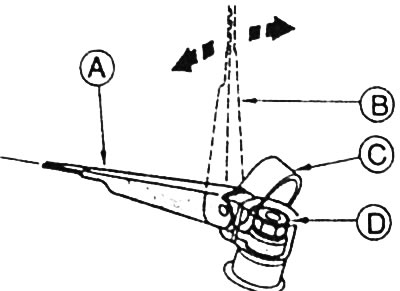

Снять рычаг стеклоочистителя. Для этого откинуть верх пластмассовый колпачок -С-.

Гайку крепления -D- отпустить примерно на 2 оборота.

Поднять рычаг со стекла (позиция -А ) и откинуть вверх (позиция -В-). Покачивая рычаг в стороны -стрелки-, сдвинуть его с конуса опоры. Прочно сидящий рычаг сдвинуть с помощью ударной отвертки HAZET 1966-5.


Снова опустить рычаг стеклоочистителя на оконное стекло. Отвернуть с опоры гайку и рычаг снять.

Открыть заднюю дверь и вывернуть винты крепления ее облицовки. Облицовку снять.

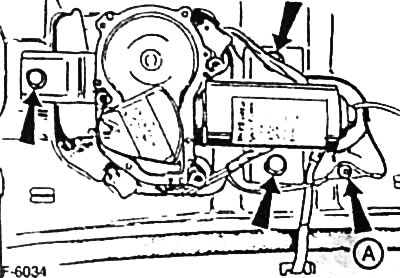

Вывернуть 3 болта -стрелки- крепления электродвигателя стеклоочистителя. Разъединить многоконтактный штекерный разъем электродвигателя и снять его вместе с держателем.

Вывернуть 3 болта крепления электродвигателя к держателю.

Установка

Внимание: Перед установкой проверить, находится ли электродвигатель в исходном положении. Для этого на короткое время соединить многоконтактный штекерный разъем и подсоединить провод массы аккумуляторной батареи. На короткое время включить электродвигатель в работу и отключить выключателем стеклоочистителя, чтобы привести электродвигатель в исходное положение.

Электродвигатель приставить к держателю, ввернуть и затянуть моментом 10 Нм болты крепления.

Электродвигателе держателем приставить к задней двери и затянуть моментом 10 Нм болты крепления.

Соединить многоконтактный штекерной разъем электродвигателя.

Приставить и закрепить облицовку задней двери.

Установить рычаг стеклоочистителя. Для этого выровнять рычаг по полоске клейкой ленты на стекле и насадить его на опору.


Уложить пружинную шайбу и затянуть рычаг гайкой моментом 10 Нм.

Подсоединить к аккумуляторной батарее провод массы (-).

Если имеются, настроить часы и ввести для радио код защиты от хищения.

Смочить заднее оконное стекло водой. Включить стеклоочиститель и проверить его работу, при необходимости заменить щетку стеклоочистителя.

Внимание: После проверки работы стеклоочистителя по мокрому стеклу гайку крепления рычага подтянуть моментом 10 Нм.
