Проверка и регулировка угла наклона щетки стеклоочистителя

Примечание: для проверки угла наклона щетки стеклоочистителя необходим специальный инструмент HAZET 4051-1 или FORD 32-006.

Проверка

Привести рычаг стеклоочистителя в исходное положение. Для этого ветровое стекло смочить водой, включить на короткое время стеклоочиститель в работу и выключить с помощью выключателя.

Снять щетку стеклоочистителя, см. с. 183.

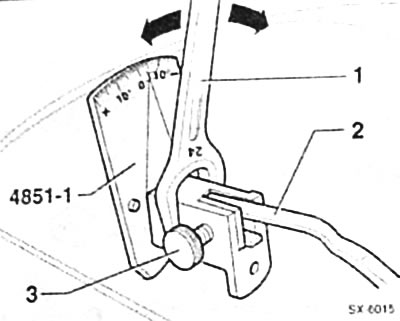

Рычаг стеклоочистителя -2- вставить в специальный инструмент и застопорить с помощью болта -3-.

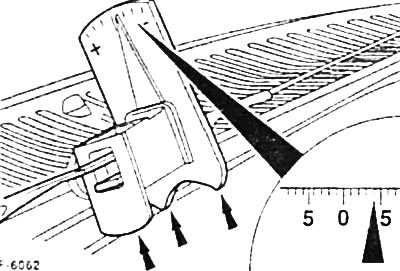

Рычаг вместе с инструментом осторожно положить на стекло. Проследить за тем, чтобы инструмент всеми тремя опорными точками прилегал к стеклу.

Считать со шкалы инструмента значение угла наклона рычага стеклоочистителя.

Предписанное значение угла наклона для рычага стеклоочистителя:

• у ветрового стекла (все модели автомобилей): -3°
• у заднего стекла модели TURNER: -4°
• у заднего стекла модели с наклонной задней частью кузова: -7°

Регулировка

При несоответствии измеренного значения угла наклона предписанному значению, осторожно поворачивать инструмент гаечным ключом -1-, пока на шкале не будет показано предписанное значение.

Внимание: При поворачивании инструмент с рычагом со стекла приподнять, чтобы не повредить стекло.

Инструмент с рычага стеклоочистителя снять, снова надеть и застопорить. Снова проверить угол наклона, при необходимости регулировку повторить. Этот процесс повторять до тех пор, пока не будет достигнуто предписанное значение угла наклона рычага.

Регулировочный инструмент снять и установить щетку стеклоочистителя.

Смочить ветровое стекло водой и привести стеклоочистители в действие. Проверить щетки стеклоочистителей на отсутствие дребезжания, при необходимости процесс регулировки повторить.
