Поэтому провод массы (-) аккумуляторной батареи соединен также с кузовом автомобиля. Однако иногда этого соединения с массой недостаточно, и соответствующий потребитель соединяется с массой непосредственно проводом, изоляция которого, как правило, окрашена в черный цвет. В отдельной электрической цепи могут быть соединены выключатель, реле, предохранители, измерительные приборы, электрические двигатели или другие электрические детали. Чтобы иметь возможность правильно подключать эти потребители, отдельные соединительные провода имеют разные цвета.
Чтобы визуально упорядочить переплетение проводов, по крайней мере, на электрической схеме, вся электрическая система автомобиля разбита на отдельные электрические цепи. Электрические детали, которые взаимосвязаны, изображаются на общей электрической схеме.
Детали, функционирующие в нескольких электрических цепях, показываются в каждой электрической цепи.
Внимание: Изображение деталей и проводов дается без масштаба. Например, электрический провод длиной более одного метра на электрической схеме может иметь такую же протяженность, что и провод, имеющий длину всего несколько сантиметров.
Важнейшие буквенные обозначения клемм
Клемма 15 запитывается током через замок зажигания. Ток по проводам течет только при включенном зажигании Провода обычно черные или черные с цветными полосами.
Клемма 30. К этой клемме всегда подводится напряжение аккумуляторной батареи. Провода в большинстве красные или красные с цветными полосами.
Клемма 31 соединяется с массой. Провода соединения с массой имеют, как правило, коричневый цвет.
Каждая электрическая схема с левого и с правого края имеет буквенные обозначения (от А до F), а у верхнего и нижнего краев - цифровые обозначения (от 1 до 16). Эти обозначения могут использоваться для облегчения поиска нужной детали на схеме, если положение детали предварительно записано в виде последовательности соответствующей буквы и числа.
Буквы у проводников на электрической схеме обозначают цвета проводов в автомобиле. Расшифровка цветов проводов помещена непосредственно перед первой электрической схемой.
Обозначение штекерных и клеммовых разъемов начинается с буквы С (например, С-1108). Обозначения мест пайки начинаются с буквы S, а обозначения мест соединения с массой - с буквы G.
Левая сторона автомобиля, если смотреть в направлении его движения, на электрической схеме обозначается символами LH, а правая сторона - символами RH.
Модельный год 1991
Из-за недостатка места не могут быть рассмотрены схемы для всех вариантов двигателей и вариантов моделей, а также для каждого модельного года. Предлагаемые электрические схемы относятся, прежде всего, к моделям с 1985 г. по 1992 г. Однако, на предлагаемые схемы могут ориентироваться также и владельцы более новых моделей автомобилей.

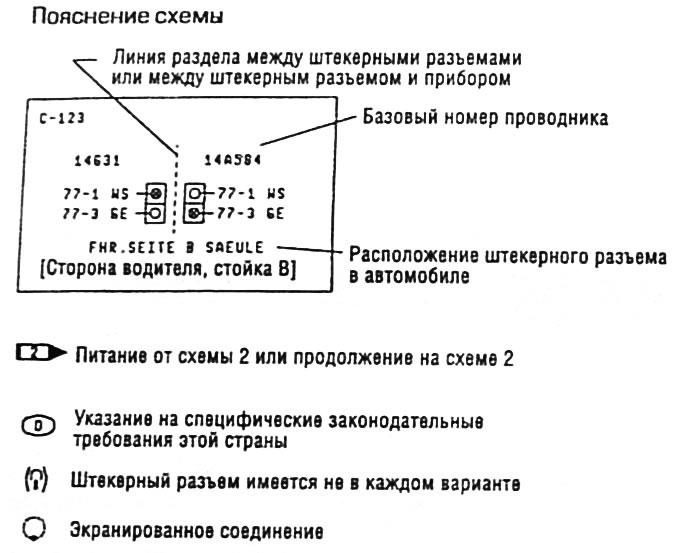

Пояснение схемы
Расшифровка цвета проводов
- BL - голубой
- BR - коричневый
- GE - желтый
- GP - серый
- GN - зеленый
- RS - розовый
- АТ - красный
- SW - черный
- VI - фиолетовый
- WS - белый
