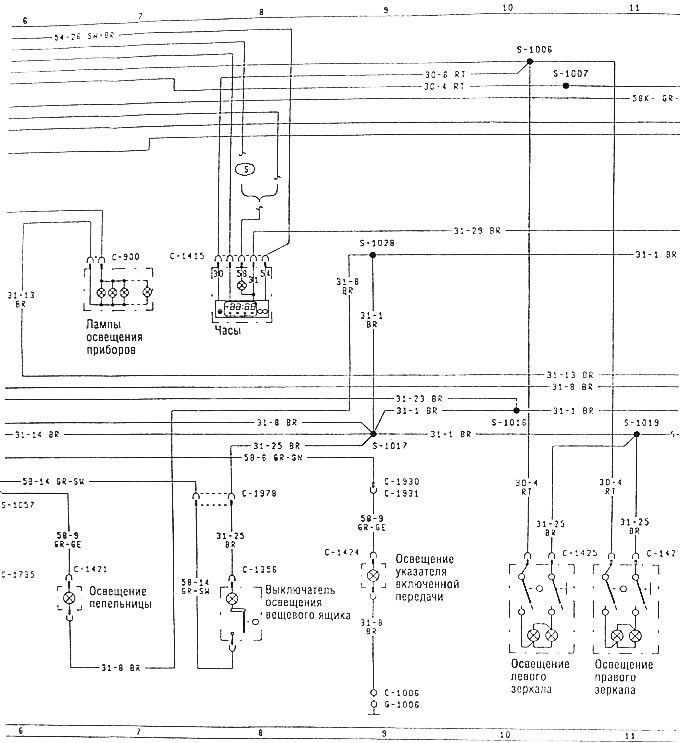

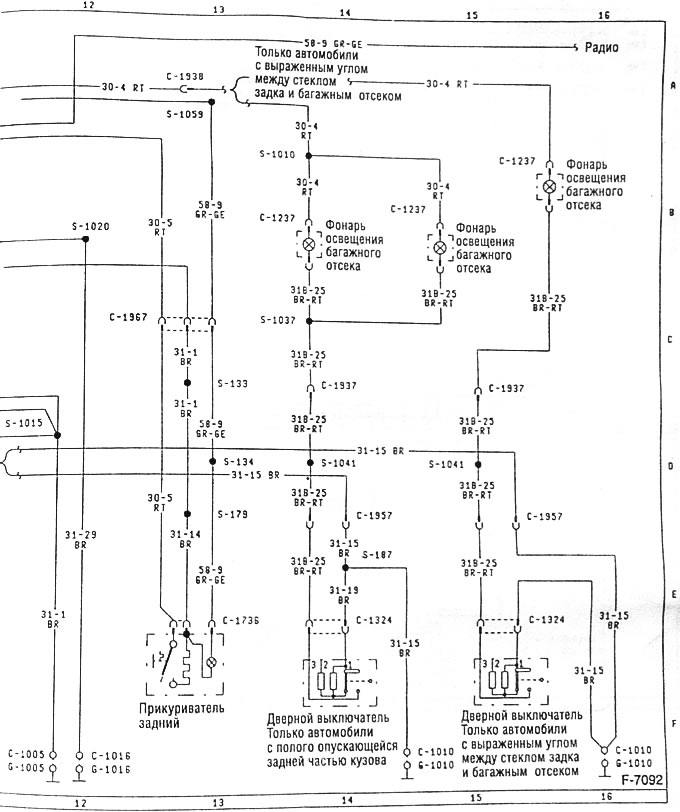

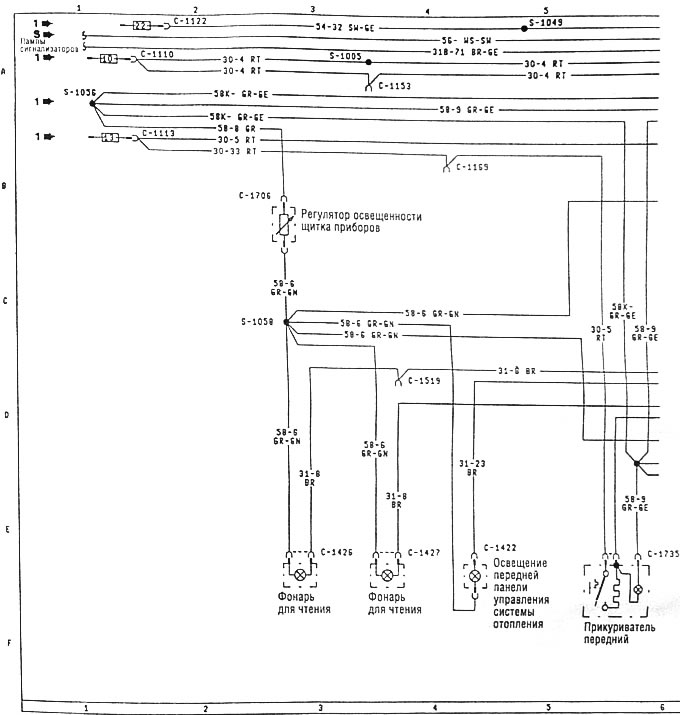

Схема 7. Освещение щитка приборов, вещевого ящика, багажного отсека
Знакомство с электрической схемой и буквенные обозначения здесь →
Знакомство с электрической схемой и буквенные обозначения здесь →
Схема 7. Освещение щитка приборов, вещевого ящика, багажного отсека
Знакомство с электрической схемой и буквенные обозначения здесь →
