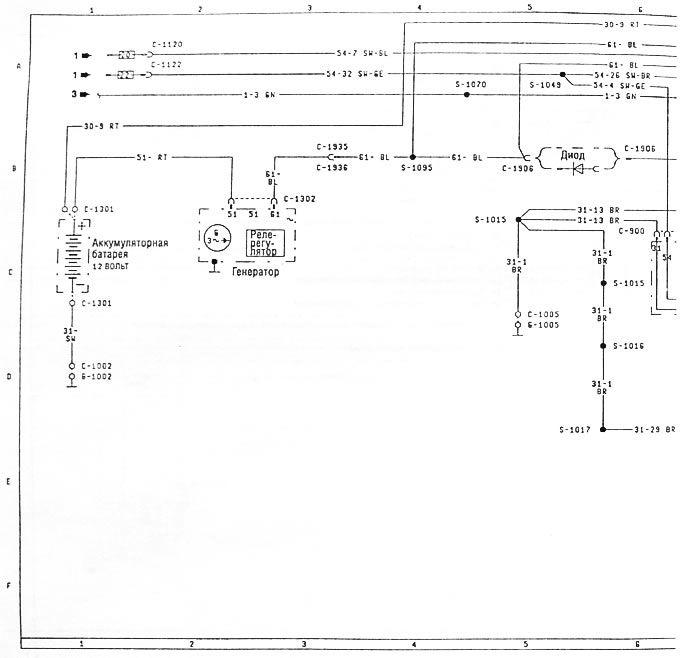

Схема 2. Система зарядки и запуска I - все двигатели
Знакомство с электрической схемой и буквенные обозначения здесь →
Знакомство с электрической схемой и буквенные обозначения здесь →
Схема 2. Система зарядки и запуска I — все двигатели
Знакомство с электрической схемой и буквенные обозначения здесь →
