Замена ламп накаливания наружного освещения (после 8/94)

Внимание: Перед заменой лампы накаливания выключить через выключатель соответствующий потребитель.

Основная фара

Открыть капот моторного отсека. С задней стороны фары открепить и снять пластмассовую крышку. При работе с правой фарой для обеспечения лучшего доступа к ее задней стороне предварительно немного приподнять расширительный бачок системы охлаждения, открепить и нажать в сторону наливной патрубок бачка жидкости для омывания фар.

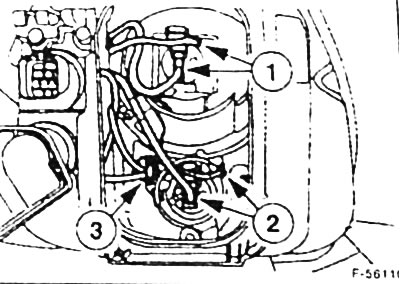

Разъединить многоконтактный штекерный разъем дефектной лампы накаливания фары. Расположение ламп: 1 - ближний свет, 2 - дальний сеет, 3 - стояночный огонь.

Замена лампы накаливания ближнего света, сжать и откинуть проволочный пружинный зажим. Новую лампу накаливания вставить так, чтобы выступ на оправе лампы вошли в соответствующие пазы рефлектора.

Внимание: При этом лампу брать не за стекло, а только за оправу.

Закрепить лампу проволочным пружинкам зажимом. Соединить многоконтактный штекерный разъем патрона лампы.

Замена лампы накаливания ближнего света, держатель лампы повернуть влево и вынуть.

Вынуть лампу накаливания из держателя, разъединить штекерный разъем и заменить лампу.


Замена лампы накаливания стояночного огня: вынуть патрон, вынуть из патрона лампу и заменить ее новой. Вставить на место патрон.

Приставить и закрепить с задней стороны фары пластмассовую крышку.

При работе с правой фарой прикрепить наливной патрубок бачка жидкости для омывала фар.

Проверить на СТО регулировку фар.

Противотуманная фара

Снять рядом с противотуманной фарой передний фонарь указателя поворота.

Вывернуть спереди винт с крестообразным шлицем на головке и снять противотуманную фару в сборе.

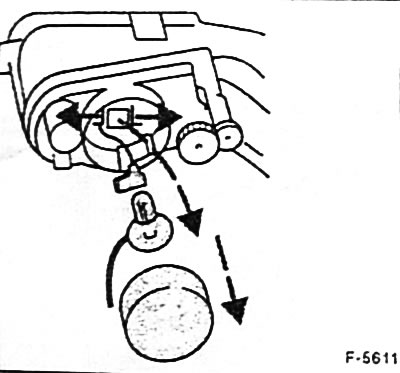

Снять с задней стороны рефлектора резиновую крышку. Сжать и откинуть пружинные проволочные зажимы.

Вынуть лампу накаливания фары. Разъединить штекерный разъем.

Соединить штекерный разъем новой лампы.

Новую лампу накаливания вставить так, чтобы выступы на рефлекторе вошли в соответствующие пазы патрона лампы.

Внимание: При этом лампу брать не за стекло, а только за оправу.

Закрепить пампу проволочными пружинными зажимами. Установить на место резиновую крышку.

Противотуманную фару приставить и закрепить винтом с крестообразным шлицем на головке.

Установить передний фонарь указателя поворота.


Проверить на СТО регулировку фар.

Передний фонарь указателя поворота

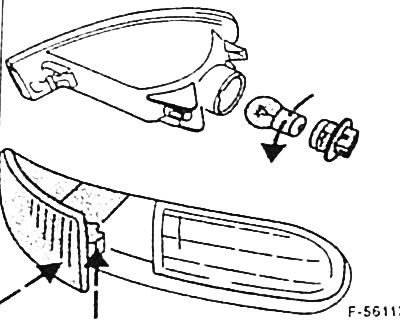

Нажать фонарь к внешней стороне автомобиля и одновременно потянуть его вперед. При этом удерживающая пружина отпускается и фонарь можно вынуть.

Патрон лампы фонаря указателя повернуть влево и вытащить из фонаря.

Лампу фонаря указателя поворота легко вжать в патрон, повернуть влево и вынуть.

Вставить в патрон новую лампу и поворотом вправо ее зафиксировать.

Патрон с лампой вставить в фонарь и поворотом вправо зафиксировать.

Вставить фонарь указателя поворота с наружной стороны в крыло и нажать на него спереди так, чтобы он зафиксировался.

Задний фонарь, автомобили с выраженным углом между стеклом задка и багажным отсеком

Внимание: Замена заднего фонаря у модели TURNIER описана на с. 171.

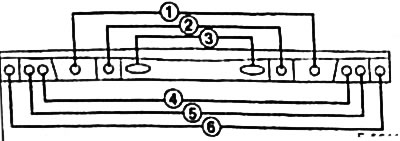

Открыть крышку багажного отсека. Со стороны багажного отсека снять крышку фонаря. Крышки в облицовке багажного отсека можно отпускать и закреплять с использованием монеты. Расположение ламп в задних фонарях:




Патрон дефектной пампы повернуть влево и вынуть.

Дефектную лампу легко вжать в патрон, повернуть влево, вынуть.

Вставить в патрон новую лампу накаливания и поворотом вправо зафиксировать.

Вставить патрон в корпус фонаря. Монтажное положение определяется соответствующими направляющими. Патрон повернуть вправо и зафиксировать.

Боковой фонарь указателя поворота

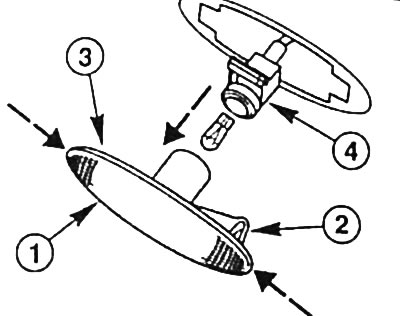

Корпус фонаря -1- нажать вперед или назад против усилия пружины пластмассового держателя -2-.

Внимание: Пластмассовый держатель в монтажном положении может находиться спереди или сзади.

Корпус фонаря с другой стороны -3- нажать в направлении от крыла и снять.

Корпус фонаря относительно патрона -4- повернуть влево и отсоединить от патрона.

Вынуть лампу накаливания из патрона и заменить.

Корпус фонаря надвинуть на патрон лампы и поворотом вправо зафиксировать.

Корпус фонаря сначала вставить стороной -3- в отверстие крыла, затем нажать вперед или назад против усилия пружины пластмассового держателя -2- и зафиксировать.

Фонарь освещения номерного знака, автомобили с выраженным углом между стеклом задка и багажным отсеком

Внимание: Замена фонаря освещения номерного знака у модели TURNIER описана на с. 171.

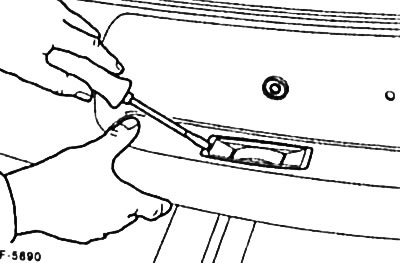

С помощью отвертки открепить и вынуть корпус фонаря из облицовки бампера.

Патрон лампы повернуть влево и вынуть.

Вынуть лампу накаливания из патрона и заменить.

Завести патрон в корпус фонаря и поворотом вправо зафиксировать.

Вжать корпус фонаря в облицовку бампера.

Дополнительный сигнал торможения

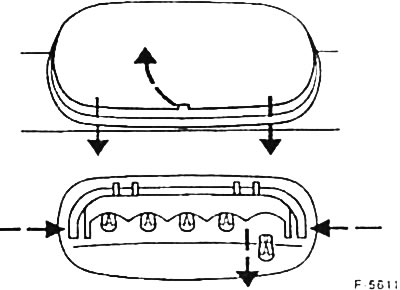

Корпус фонаря у модели Limousine снять движением вперед, а у модели TURNER - движением вниз, и поднять крышку. Открепить сбоку панель ламп.

Дефектную лампу со стеклянным цоколем вынуть и заменить, лампа в панель просто вставлена.

Панель ламп закрепить и корпус фонаря вставить на место.
