Регулировка фар
Электрооборудование. Фары и освещение. Форд Скорпио 2

            0

Правильная регулировка фар имеет большое значение для безопасности дорожного движения. Точная регулировка фар возможна только при помощи специального регулировочного прибора. Поэтому в данной главе говорится лишь о том, где располагаются места регулировки и какие условия при регулировке должны выполняться.

Шины должны иметь предписанное значение давления накачивания.

Незагруженный автомобиль должен быть нагружен массой 75 кг (масса одного человека), расположенной на сиденье водителя. Топливный бак должен быть заполнен до отказа. После этого автомобиль нужно прокатить несколько метров, чтобы подвески заняли правильное положение.

Для выполнения проверок и регулировок автомобиль поставить на ровную площадку.

Если имеется, ручку регулировки угла наклона пучка света фар на приборной панели поставить в позицию 0.

Фары регулируются только при ближнем свете. Значение наклона оптической оси для обычных фар составляет 12 см на расстоянии 10 м. Противотуманные фары, значение наклона оптической оси составляет 22 см на расстоянии 10 м.

Внимание: Перед регулировкой проверить на отсутствие дефектов рассеиватели и рефлекторы фар. Лампы накаливание с черными отложениями заменить на новые.

Регулировка основных фар



Включить ближний свет.

Доступ к регулировочным винтам осуществляется со стороны моторного отсека.

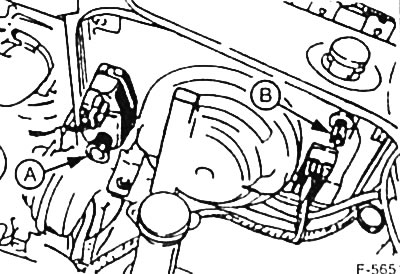

Автомобили до 1/92





Регулировочные винты: А - регулировка в горизонтальной плоскости; В - регулировка в вертикальной плоскости. На рисунке показана правая фара. Для левой фары регулировочные винты располагаются зеркально У автомобилей без регулировки угла наклона пучка света фар винт -А- располагается непосредственно на корпусе фары, исполнительный электродвигатель отсутствует.

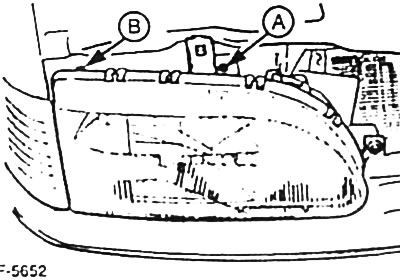

Автомобили с 2/92 до 8/94





Регулировочные винты. А - регулировка в вертикальной плоскости; В - регулировка в горизонтальной плоскости. На рисунке показана правая фара. Для левой фары регулировочные винты располагаются зеркально.

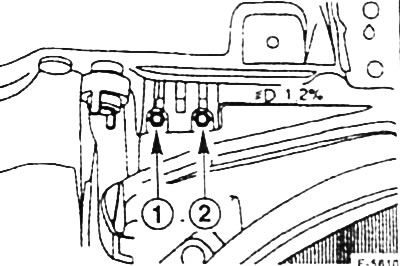

Автомобили с 9/94





Регулировочные винты: 1 - регулировка в вертикальной плоскости; 2 - регулировка в горизонтальной плоскости. На рисунке показана правая фара. Для левой фары регулировочные винты располагаются зеркально.

Выключить ближний свет.

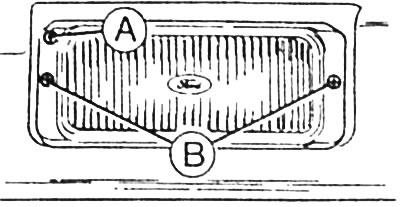

Регулировка противотуманных фар, автомобили до 8/94





Регулировка противотуманных фар выполняется только в вертикальной плоскости. Регулировка выполняется путем поворота винта -А-. В - винты крепления противотуманной фары.

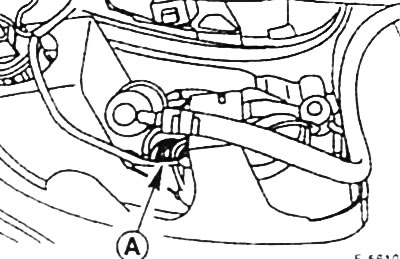

Регулировка противотуманных фар, автомобили с 9/94





Регулировка противотуманных фар возможна только в вертикальной плоскости. Регулировка выполняется путем поворота винта -А-.
