Снятие и установка щитка приборов

Снятие

Отсоединить провод массы (-) аккумуляторной батареи.

Внимание: При отключении аккумуляторной батареи стирается содержимое электронных запоминающих устройств, например, для кодов неисправностей двигателя или кода радио. Перед отключением прочитайте также указания из главы "Снятие и установка аккумуляторной батареи".

Автомобили до 8/94

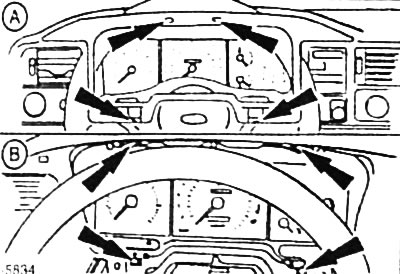

Вывернуть 2 винта крепления, удалить зажимы защитного экрана щитка приборов -стрелки на рисунке А- и снять защитный экран.

Вывернуть 4 винта крепления узла щитка приборов -стрелки на рисунке В- и снять узел.

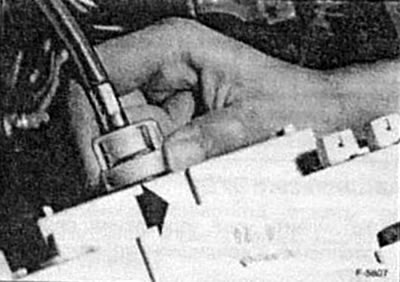

Отвернуть крепление валика спидометра с задней стороны узла щитка приборов. Для этого, сильно сжимая рифленую поверхность пластмассового кольца, сдвинуть стопорное кольцо на большом диаметре в направлении стрелки, см. рисунок.

Автомобили с 9/94

Снять нижний кожух в нише для ног водителя.

Снять радио, см. с. 181.

Снять узел управления системы отопления / кондиционирования, см. с. 147.

Вывернуть 6 Bwnoe крепления облицовки щитка приборов. По два винта крепления расположен соответственно слева под выключателем света, в нише для радио и над щитком приборов. Разъединить с задней стороны облицовки штекерный разъем.

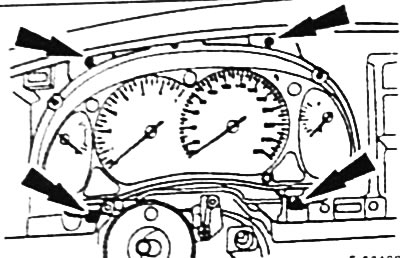

Вывернуть 4 винта крепления и снять узел пятка приборов.

Разъединить многоконтактные штекерные разъемы с задней стороны узла щитка приборов.

Внимание: У автомобилей до 8/94 красный многоконтактный штекерный разъем символьных указателей имеет стопорение, которое для разъединения разъема нужно нажать назад.

Снять узел нитка приборов.

Установка

Щиток приборов вставить в нишу и соединить многоконтактные штекерные разъемы.

Если имеется, вставить и закрепить валик спидометра.

Внимание: Валик спидометра должен зафиксироваться. Потянуть за валик и проверить прочность его установки.

Узел щитка приборов установить в монтажное положение и надежно затянуть его крепление.

Приставить и закрепить защитный экран узла щитка приборов. Поврежденные зажимы из стального листа заменить.

Автомобили с 9/94

Установить узел управления системы отопления / кондиционирования, см. с. 147.

Установить радио, см. с. 181.

Установить нижний кожух в нише для ног водителя.

Подсоединить к аккумуляторной батарее провод массы (-). Если имеются, настроить часы и ввести для радио код зашиты от хищения.
