Устройство амортизационной стойки
Шасси. Передняя подвеска. Форд Скорпио 2

Главная > Форд > Скорпио 2 > Шасси > Передняя подвеска > Устройство амортизационной стойки
            0

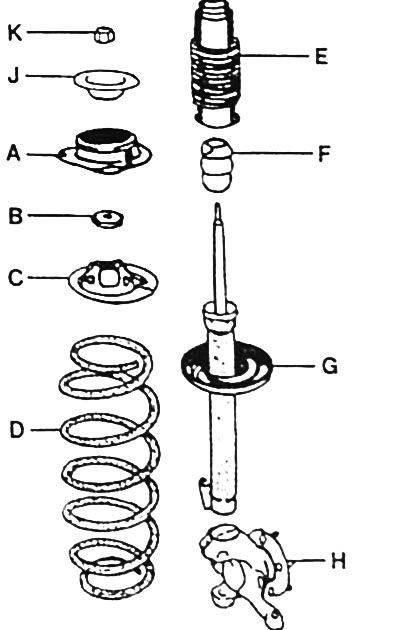

Устройство амортизационной стойки, модели до 8/94:
А - упорный подшипник
В - опорная шайба
С - тарелка пружины
D - витая пружина
Е - гофрированный чехол
F - ограничительный буфер
G - амортизатор
Н - поворотная опора
J - тарельчатая шайба
К - гайка

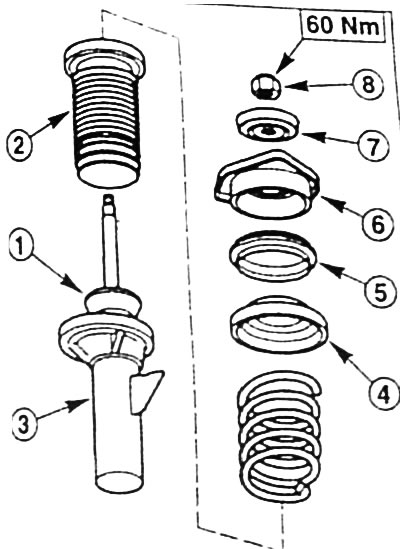

Устройство амортизационной стойки, модели с 9/94:
1 - ограничительный буфер
2 - гофрированный чехол
3 - амортизатор
4 - тарелка пружины верхняя
5 - подпятник
6 - упорный подшипник
7 - держатель
8 - контргайка, 60 Нм
