Описание конструкции передней подвески
Шасси. Передняя подвеска. Форд Скорпио 2

Главная > Форд > Скорпио 2 > Шасси > Передняя подвеска > Описание конструкции передней подвески
            0

На переднем мосту применяются 2 амортизационные стойки Макферсон, каждая из которых состоит из витой пружины и встроенного гидравлического амортизатора. Амортизационные стойки болтами крепятся к кузову и поворотным опорам. Направляющими элементами подвесок передних колес являются 2 поперечных рычага и стабилизатор поперечной устойчивости.

Указания по технике безопасности: Внимание: Сварочные и рихтовочные работы на несущих и направляющих узлах подвесок передних колес не допускаются. Самоконтрящиеся гайки, а также ржавые болты и гайки в случае ремонта всегда заменять.

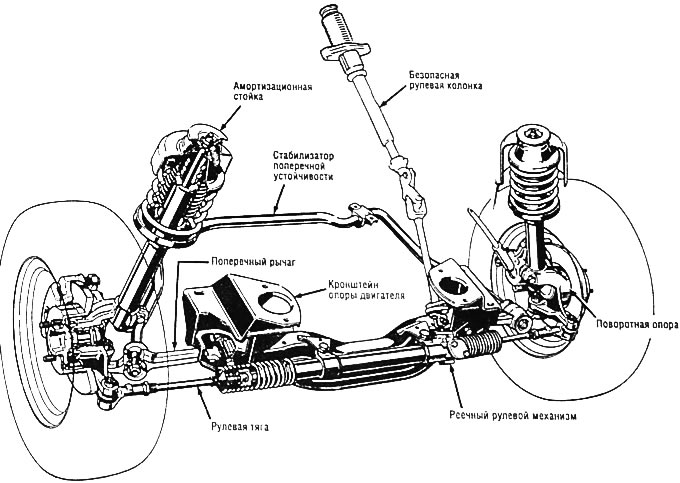

Передний мост, модели до 8/94

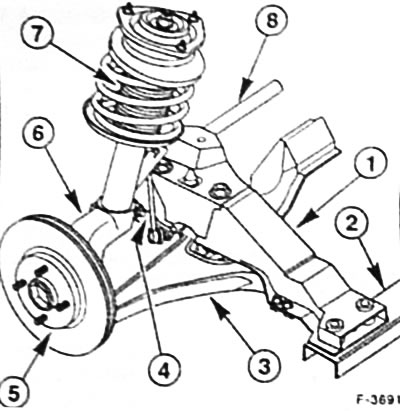

Передний мост, модели с 9/94:
1 - балка переднего моста / кронштейн опоры двигателя
2 - поперечина
3 - треугольный поперечный рычаг
4 - соединительная тяга стабилизатора
5 - ступица колеса
6 - поворотная опора
7 - амортизационная стойка
8 - стабилизатор поперечной устойчивости
