Снятие и установка оконного стекла (Scorpio I)

Снятие

Снять облицовку двери, см. с. 135.

Открыть дверь и отверткой с крестообразным шлицем вывернуть винт крепления наружного резинового уплотнения шахты двери со стороны механизма запирания. У задней двери необходимо вывернуть второй винт крепления со стороны переднего края двери.

Резиновое уплотнение со стороны механизма запирания приподнять и осторожно снять с двери.

Снять с канта двери черные пластмассовые зажимы. Осторожно отделить защитную пленку.

Внимание: Пленка очень легко рвется.

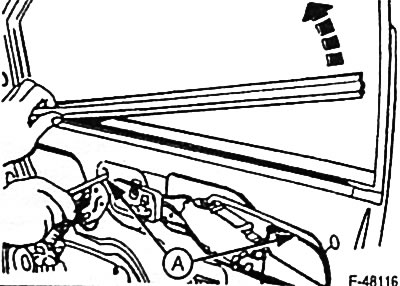

Прочно удерживая оконное стекло, вывернуть два винта -А- крепления стекла к подъемному механизму. Оконное стекло осторожно опустить.

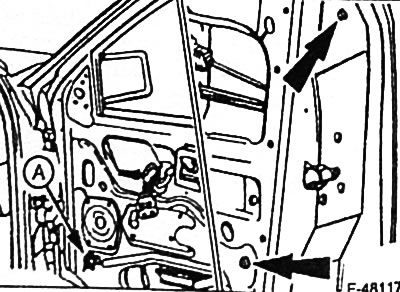

Передняя дверь: вывернуть болт -А- крепления передней направляющей.

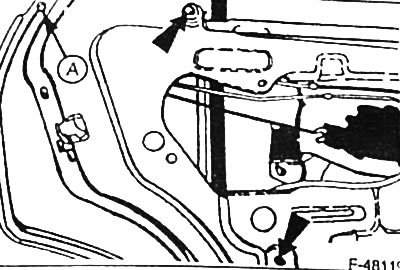

Задняя дверь: вывернуть два болта -стрелки- крепления задней направляющей оконного стекла и направляющую снять.

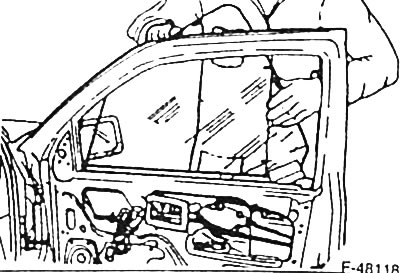

Поворачивая оконное стекло, отсоединить его от направляющей и, как показано на рисунке, вынуть из двери.

Установка

Вставить оконное стекло в дверь и в направляющую.

Задняя дверь: приставить направляющую и привернуть ее двумя болтами.

Передняя дверь: приставить и затянуть болт крепления передней направляющей.

Внимание: Положение направляющих оконного стекла регулируется. Проверьте, легко ли открывается и закрывается оконное стекло после затяжки болтов крепления направляющих. Если оконное стекло передвигается тяжело, попытайтесь сначала подрегулировать положение передней направляющей. Если этого окажется недостаточно, отрегулируйте с помощью болтов крепления (показаны стрелками на рисунке F-48119) положение задней направляющей.

Оконное стекло подъемным механизмом поднять вверх и вставить оба винта крепления стекла к подъемному механизму. Винты вставить так, чтобы они внизу вошли в продольное отверстие подъемного механизма.

Наружное резиновое уплотнение установить в монтажное положение - при необходимости нажать под облицовку - и осторожно ладонями вжать в раму двери.

Приставить и затянуть винты крепления.

Приклеить без складок защитную пленку.

Порванные места заклеить широкой клейкой лентой.

Внимание: Если защитная пленка приклеена неправильно, при движении автомобиля в салоне возникает сквозняк.

Установить облицовку двери, см. с. 135.
