Снятие





Открыть дверь и вывернуть 5 (у задней двери 7) винтов крепления -стрелки- по краям облицовки двери.

Передняя дверь: удалить оба колпачка над винтами крепления кармана облицовки двери. Винты вывернуть и карман снять.

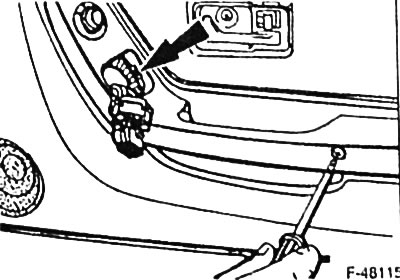

Модель с электрическим стеклоподъемником: с помощью маленькой отвертки поддеть из облицовки двери выключатель стеклоподъемника и разъединить его штекерный разъем.

Модель без электрического стеклоподъемника: с помощью маленькой отвертки поддеть крышку кривошипа стеклоподъемника и вывернуть расположенный под ней винт крепления. Снять кривошип стеклоподъемника.



Вывернул, винты крепления подлокотника (базовое оснащение), а у модели с расширенным оснащением у передней двери дополнительно вывернуть винт -стрелка-, видный через отверстие для выключателя стеклоподъемника (рисунок относится к модели с расширенным оснащением).

Передняя дверь: удалить крышку из облицовки зеркала и вывернуть расположенный под ней винт. При ручной регулировке зеркала демонтировать удлинитель рычага ручной регулировки и снять облицовку зеркала.

Задняя дверь: снять пепельницу и вывернуть винты крепления облицовки механизма отпирания двери. Два винта находятся под пепельницей и один винт в выемке для ручки механизма отпирания двери.

Вывернуть винт крепления крышки механизма отпирания двери и крышку снять.

Облицовку двери вверху вынуть из двух зажимов, затем вытащить облицовку из нижнего U-образного держателя.

Если имеется, разъединить штекерный разъем громкоговорителя.

Установка



Если имеется, соединить штекерный разъем громкоговорителя.

Облицовку внизу вставить в U-образный держатель, и, если имеется, протянуть через отверстие в облицовке провод для электрического стеклоподъемника. Облицовку вверху прижать, чтобы она зафиксировалась в зажимах.

Передняя дверь, приставить и привернуть крышку механизма отпирания двери.

Задняя дверь: приставить и привернуть крышку механизма отпирания двери. Вставить пепельницу.

Приставить и привернуть подлокотник.

Передняя дверь: приставить и привернуть карман облицовки двери.

Модель без электрического стеклоподъемника: приставить и привернуть кривошип стеклоподъемника. Вжать на место колпачок, закрывающий винт крепления.

Модель с электрическим стеклоподъемником: соединить штекерный разъем выключателя стеклоподъемника и зафиксировать выключатель в отверстии облицовки двери.

Передняя дверь: приставить и привернуть крышку зеркала. При ручной регулировке зеркала установить удлинитель рычага ручной регулировки. Поставить на место крышку, закрывающую крепление.

Завернуть 5 (у задней двери 7) винтов крепления по краям облицовки двери.
