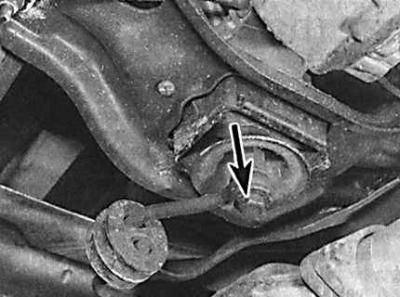

Болт крепления коробки передач к балке
Болт крепления указан стрелкой.

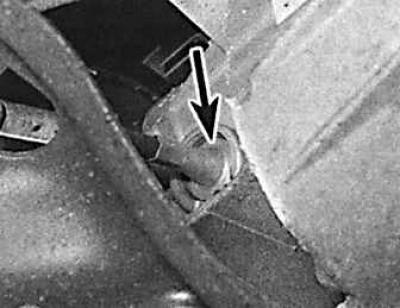

Стопорное кольцо крепления привода спидометра
Стопорное кольцо указано стрелкой.
Снятие
1. Отсоединить от аккумулятора провод массы.
2. Снять ручку рычага переключения передач.
3. Снять (в зависимости от версии оснащения) среднюю консоль или же полку около рычага переключения передач.
4. Снять наружный кожух рычага переключения передач после отсоединения его от держателя, а также внутренний кожух с держателем после отвинчивания рамки держателя от туннеля пола.
5. Отвинтить рычаг переключения передач от задней части картера коробки передач.
6. Подпереть педаль сцепления.
7. В моторном отсеке снять переднюю левую и правую акустическую изоляцию.
8. Снять верхний кожух радиатора.
9. Отвинтить верхний болт крепления стартера и отсоединить провод массы.
10. Подпереть двигатель домкратом.
11. Под автомобилем снять нижний акустический кожух двигателя.
12. Отсоединить металло-резиновый соединитель от продольной балки.
13. Отсоединить переднюю приемную трубу от выпускного коллектора, отвинтив гайки крепления.
14. Отсоединить карданный вал от фланца ведущей шестерни главной передачи, придерживая шпильки инструментом Torx, чтобы они не вывинтились с фланца главной передачи при отвинчивании гаек крепления вала, а также отсоединить средний подшипник карданного вала от кронштейна кузова.
15. Отсоединить эластичную муфту карданного вала от фланца коробки передач и извлечь карданный вал.
16. Подпереть коробку передач при помощи деревянных брусков и домкрата.
17. Снять держатель подвески коробки передач.
18. Опустить коробку передач.
19. Опустить двигатель. Головка блока цилиндров не должна при этом контактировать с тормозными трубопроводами. В случае необходимости можно установить деревянный брусок между головкой блока цилиндров и фронтальной перегородкой.
20. Отсоединить внешний механизм переключения передач.
21. Отсоединить трос спидометра и провод от выключателя огней заднего хода.
22. Извлечь пружинную защелку и отсоединить трос сцепления от вилок выключения сцепления.
23. Снять листовую перегородку картера сцепления, расположенную между блоком цилиндров двигателя и коробкой передач.
24. Отвинтить оставшиеся два болта крепления стартера и снять стартер.
25. Отвинтить 3 болта крепления картера сцепления к блоку цилиндров двигателя.
26. Отсоединить коробку передач от двигателя и извлечь ее снизу автомобиля.
