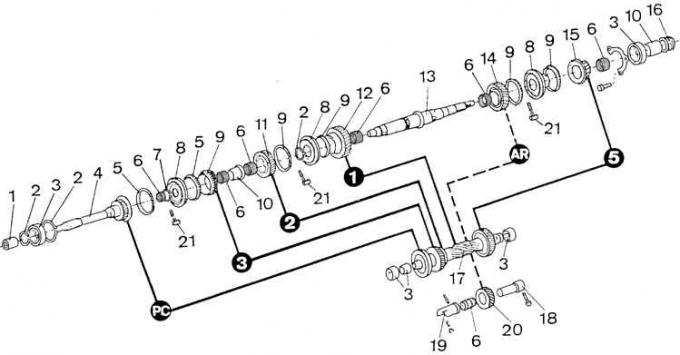

Валы и шестерни механической коробки передач типа МТ 75
1 – игольчатый подшипник, 2 – стопорное пружинное кольцо, 3 – подшипник, 4 – первичный вал, 5 – кольцо синхронизатора, 6 – игольчатый подшипник, 7 – стопорное пружинное кольцо, 8 – ступица синхронизатора 3–4 передач, 9 – шестерня 3-ей передачи, 10 – дистанционная втулка, 11 – шестерня 2-ой передачи, 12 – шестерня 1-ой передачи, 13 – вторичный вал, 14 – шестерня передачи заднего хода, 15 – шестерня 5-ой передачи, 16 – шестерня привода спидометра, 17 – промежуточный вал, 18 – ось промежуточной шестерни передачи заднего хода, 19 – опорная втулка подшипника шестерни передачи заднего хода, 20 – промежуточная шестерня передачи заднего хода, 21 – защелка синхронизатора
В черных кружках приведены номера передач (AR – передача заднего хода; РС – прямая передача – 4).
