Регулировка свободного хода

            0

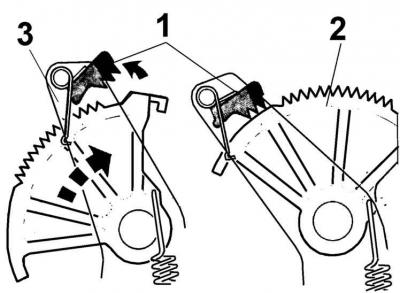

Механизм автоматического выбора свободного хода





1 – храповик, 2 – зубчатый сектор, 3 – педаль сцепления


В связи с тем, что при каждом включении и выключении сцепления происходит незначительный износ накладок ведомого диска сцепления, для сохранения нормальной работоспособности необходима регулировка свободного хода, которую выполняет установленный в верхней части педали механизм автоматического выбора свободного хода. Этот механизм обеспечивает постоянство свободного хода педали даже при максимальном износе накладок на ведомом диске сцепления.

Регулировка свободного хода производится автоматически при нажатии и отпускании педали сцепления.

Регулировку осуществляет зубчатый сектор, проворачиваясь на оси педали сцепления. Трос сцепления закреплен на зубчатом секторе, огибая его, и при отпущенной педали трос натягивается только пружиной. При нажатии педали сцепления храповик блокирует зубчатый сектор, обеспечивая жесткую связь педали и сектора, и осуществляется натяжение троса сцепления.

При отпускании педали сцепления в исходное положение трос сцепления натягивается только пружиной. В случае износа накладок ведомого диска пружина поворачивает зубчатый сегмент в более дальнее положение по отношению к положению, занимаемому перед выключением сцепления. При повторном нажатии на педаль сцепления блокировка зубчатого сегмента храповиком происходит со смещением на один зуб дальше, что обеспечивает компенсацию износа накладок.

Храповик механизма регулировки свободного хода обеспечивает возможность проворачивания зубчатого сектора только в сторону натяжения троса сцепления и обеспечивает постоянный ход педали сцепления.
