Узел оси коромысел

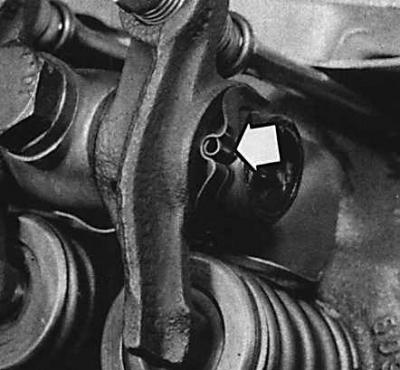

1. Выбить цилиндрический стопорный штифт (указан стрелкой) с одной стороны оси клапанных коромысел и снять пружинную шайбу.

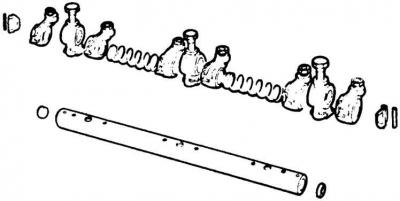

2. Снять с оси коромысла и опоры оси коромысел. Хранить их в соответствующем порядке для последующей установки на прежние места. Если опора коромысла не снимается, постучать по ней молотком с мягким бойком.
3. Проверить ось клапанных коромысел и коромысла на наличие износа. Если поверхность коромысла, контактирующая со стержнем клапана, значительно изношена, коромысло следует заменить. Небольшой ступенчатый износ может быть устранен путем тонкого шлифования.

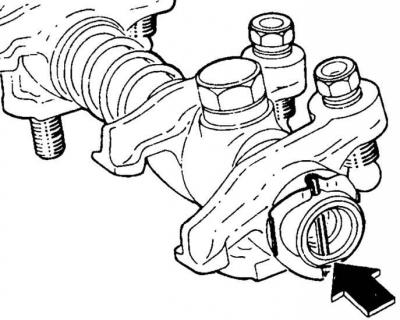

4. Смазать детали и установить на соответствующие оси клапанных коромысел на прежние места. Смонтированные оси клапанных коромысел должны располагаться так, чтобы смазочные отверстия были направлены вниз к головкам блоков цилиндров. При этом обратить внимание на расположение выемки (указана стрелкой) на одном из концов оси коромысел.
