Идентификация взаимодействующих частей

            0

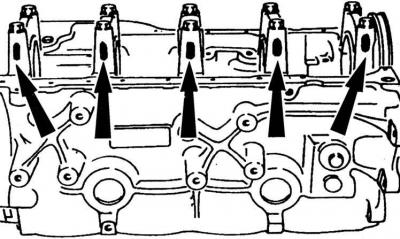

Метки на коренных подшипниках указывающие на увеличенное на 0,1 мм гнездо вкладыша





Метки указаны стрелками.

Метки обозначения размера подшипников коленчатого вала







Диаметры гнезд коренных подшипников



Номинальные размеры без обозначений
Ремонтные размеры 0,10 мм обозначение белой краской на крышках коренных подшипников



Коренные шейки



Номинальные размеры без обозначений

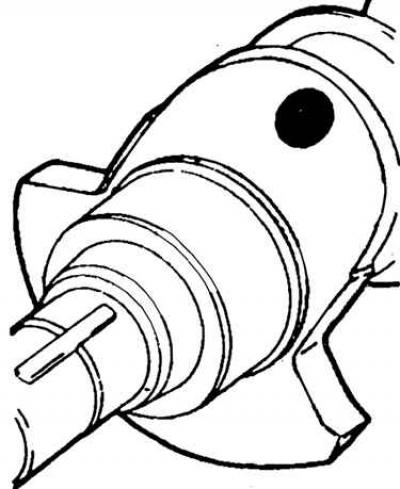

Ремонтные размеры -0,25 мм обозначение зеленой краской на плече ближайшего колена, к коренной шейке уменьшенного диаметра

Шатунные шейки



Номинальные размеры без обозначений

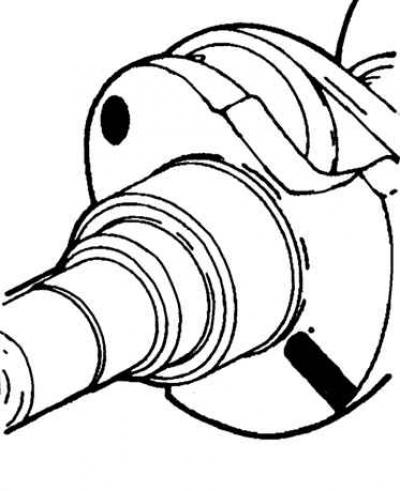

Ремонтные размеры -0,25 мм цветной знак, выполненный на плече ближайшего колена, к коренной шейке уменьшенного диаметра

Внимание! Коленчатые валы, в которых шейки и вкладыши, как коренные, так и шатунные, имеют уменьшенные размеры, обозначаются двумя цветными знаками.


Шатунные вкладыши



Шатунные вкладыши ремонтных размеров обозначены на наружной поверхности.
