Установка головки блока цилиндров

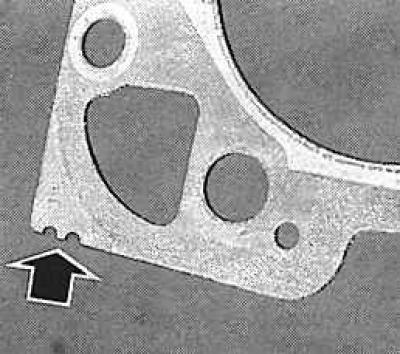

Обозначение толщины прокладки головки блока цилиндров

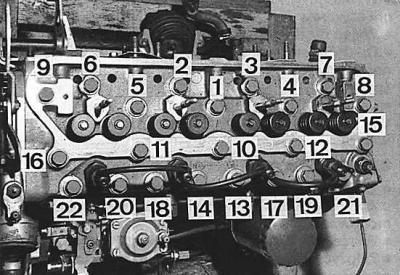

Последовательность затягивания болтов крепления головки блока цилиндров

1. Тщательно очистить поверхности прилегания прокладки в блоке цилиндров и головке, а также отверстия для болтов крепления головки блока цилиндров.

2. Завинтить центрирующие установочные штифты 21.083.

3. Установить новую прокладку головки блока цилиндров соответствующей толщины, проверив точность ее укладки. Осторожно установить головку, завинтить рукой болты крепления и заменить два центрирующих штифта двумя болтами крепления головки блока цилиндров.

4. Смазать моторным маслом концы стержней толкателей и расположить их таким образом, чтобы они взаимодействовали с теми же самыми толкателями, с которыми они работали перед снятием головки блока цилиндров. Установить прокладку трубопровода подачи масла и ось рычага клапанов. Затянуть болты и гайки держателей оси рычага клапанов.


5. Затянуть болты крепления головки блока цилиндров, соблюдая последовательность затягивания (см. рис. Последовательность затягивания болтов крепления головки блока цилиндров), рекомендуемые моменты и метод затягивания (см. табл. Моменты затягивания).

6. Отрегулировать зазор клапанов.

7. Завинтить свечи накаливания.

8. Установить генератор и подсоединить электрические провода.

9. Установить форсунки и подсоединить их трубопроводы.

10. Подсоединить шланги системы охлаждения и наполнить систему охлаждения.
