Сборка узла поршень-шатун

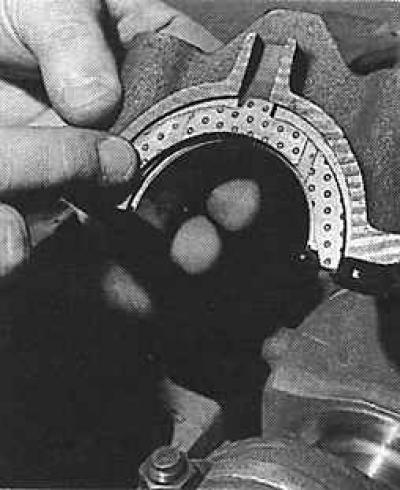

Установка упорного полукольца коленчатого вала

1. Проверить состояние шатуна.

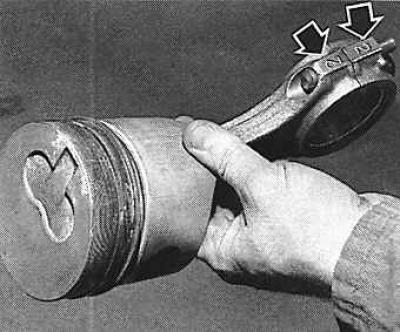

2. Соблюдать правильную установку: углубления на дне поршня должны быть направлены в ту же сторону, что и обозначения на шатуне и его крышке.

3. Смазать тонким слоем моторного масла поршневой палец и установить его во втулке головки шатуна.

4. Тщательно установить в канавках поршня пружинные стопорные кольца, фиксирующие палец в поршне.

5. Используя специальное приспособление, установить кольца на поршни стороной, обозначенной надписью "Top", в сторону дна. Кольца поставляются в состоянии готовом к установке. Кольца должны свободно перемещаться в канавках поршня, но без ощутимого зазора.

6. Расположить кольца в канавках поршня таким образом, чтобы замки (разрезы) уплотнительных колец были смещены друг относительно друга в противоположные стороны на угол 120° относительно разреза маслосъемного кольца.
