Внимание! Для проверки числа оборотов дизельного двигателя требуется специальный тахометр.
Внимание! Число оборотов холостого хода с топливным насосом высокого давления: DPC – 775±50 об/мин.; DPRC – 875±25 об/мин.

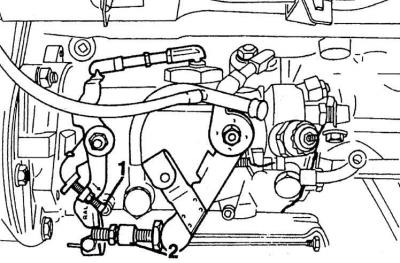

Винт ограничителя рычага остановки двигателя (1) и винт регулировки оборотов холостого хода (2)

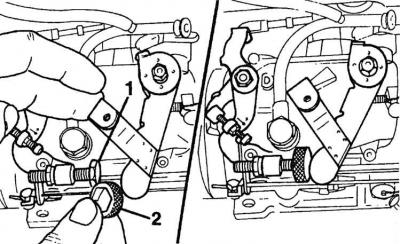

Установка регулировочного шаблона Ford 23-016 (2) на винт регулировки оборотов холостого хода (1)
1. Прогреть двигатель до включения вентилятора радиатора.
2. Подождать (при двигателе, работающем на холостом ходу) пока вентилятор не выключится.
3. Выключить двигатель и подключить специальный тахометр в соответствии с прилагаемой инструкцией.
4. Запустить двигатель, при этом все электрические потребители должны быть выключены.
5. Отвинтить винт ограничителя рычага остановки двигателя до появления зазора между винтом и рычагом (см. рис. Винт ограничителя рычага остановки двигателя (1) и винт регулировки оборотов холостого хода (2)).
6. Проверить число оборотов холостого хода. Для регулирования числа оборотов холостого хода следует ослабить контргайку и вращать регулировочный болт, расположенный около рычага топливного насоса, до получения необходимого числа оборотов (см. рис. Винт ограничителя рычага остановки двигателя (1) и винт регулировки оборотов холостого хода (2)).
7. Довинтить винт упора рычага остановки двигателя до контакта с рычагом и началом увеличения оборотов холостого хода.
8. Вывести двигатель на максимальные обороты (не более чем на 5 секунд), отпустить педаль акселератора и измерить время уменьшения оборотов до оборотов холостого хода. Если время превышает 4 секунды необходимо отрегулировать время уменьшения оборотов.
9. Снять трос акселератора с рычага управления топливным насосом высокого давления.
10. Установить регулировочный шаблон Ford 23-016 (2) на головку винта регулировки холостого хода. При отсутствии шаблона установить пластину толщиной 3 мм вместо шаблона (см. рис. Установка регулировочного шаблона Ford 23-016 (2) на винт регулировки оборотов холостого хода (1)).
11. Запустить двигатель и измерить обороты двигателя, которые должны находиться в пределах 900±30 об/мин. При необходимости установить заданное значение оборотов винтом регулировки оборотов холостого хода двигателя.
12. Снять шаблон, подключить трос акселератора, проверить и при необходимости отрегулировать обороты холостого хода двигателя.
13. Если число оборотов уменьшается слишком резко, то двигатель имеет тенденцию к остановке. В таком случае следует отвинтить винт на 1/4 оборота. Если число оборотов уменьшается слишком медленно, то следует завинтить винт на 1/4 оборота. В каждом из этих случаев проверить и при необходимости отрегулировать обороты холостого хода двигателя.
