Форсунки — снятие, проверка и установка

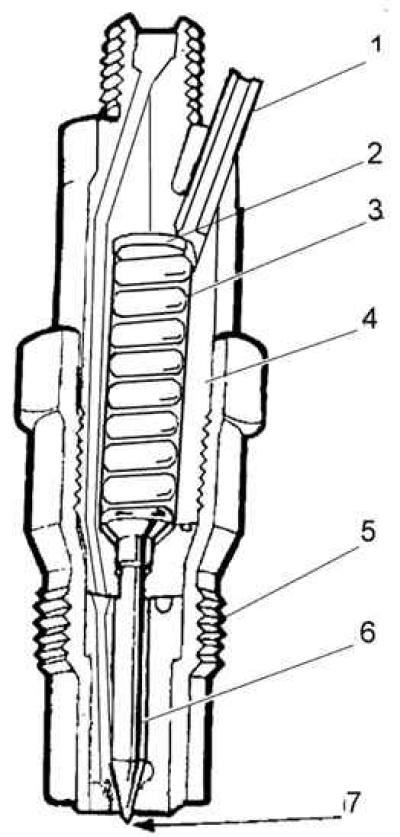

Форсунка

Для определения неисправной форсунки необходимо выполнить следующие действия.

1. Убедиться, что двигатель исправен и уровень компрессии одинаков во всех цилиндрах.

2. Запустить двигатель и прогреть его до рабочей температуры.

3. Ослабить гайку штуцера топливопровода на проверяемой форсунке. Отметить, изменились ли обороты двигателя. Произвести такую же проверку на ускоренном холостом ходу.

4. При исправной форсунке будет наблюдаться явное уменьшение оборотов двигателя, сопровождающееся его неравномерной работой. Если проверяемая форсунка неисправна, изменение оборотов двигателя будет незначительно и пропадет, если присутствовал ранее, посторонний стук.

Снятие

1. Снять воздушный фильтр.

2. Очистить топливопроводы высокого давления, отвинтить накидные гайки на топливном насосе и защитить их от загрязнения.

3. Отвинтить от форсунок топливопроводы и закрыть их.

4. Вывинтить форсунки торцевым ключом и вынуть из отверстий медные уплотнительные кольца и теплоизолирующие шайбы.


5. Зажать корпус распылителя в тисках с мягкими губками, разобрать форсунку и используя деревянный инструмент очистить все детали форсунки.

6. Игла форсунки под собственным весом должна плотно скользить в гнезде распылителя.

Установка

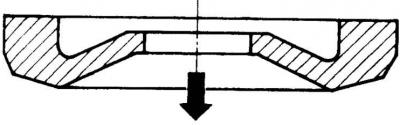

Теплоизолирующая шайба

1. Установить в головку блока цилиндров новые теплоизолирующие шайбы, направленные выпуклостью вверх, а затем новые медные уплотнительные кольца.

2. Дальнейшая установка производится в последовательности обратной снятию.

Допускается использовать форсунки, если после их разборки, чистки и последующей сборки они восстановят свои функциональные возможности и выдержат все проверки.

Проверка герметичности распылителя форсунки

Производится на приборе для проверки распылителей.

Проверка форсунок на герметичность

Установить форсунку на приборе и создать давление на 2,0 МПа ниже давления открытия форсунки. Если в течение 10 секунд на выступающей части распылителя вокруг иглы не появится топливо в форме падающей капли – гнездо распылителя герметично. При незначительно изношенном распылителе, его выступ незначительно увлажняется, без образования капли.

Регулировка начального давления впрыска

Начальное давление впрыска регулируется установкой прокладки под пружину. Увеличение толщины прокладки повышает давление начала впрыска, уменьшение – снижает. Изменение толщины прокладки на 0,01 мм примерно изменяет давление начала впрыска на 1кг/см².

Распыление топлива

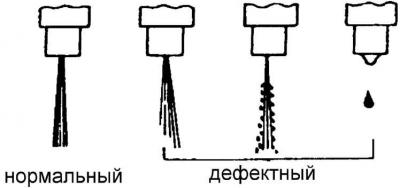

Обязательным условием работы форсунки является качество распыления. Факел распыления должен быть равномерным по всему поперечному сечению конуса распыления, а распыление должно быть туманообразным. Начало и конец впрыска должны быть четкими. У новых форсунок впрыск сопровождается резким звуком, У работавших форсунок отсутствие этого звука не является признаком неисправности.
