Замена двигателя корректора света фар
Двигатель корректора света фар установлен с задней стороны фары и крепится с помощью байонетного зажима.
1. Снять электрический разъем с двигателя корректора света фар.

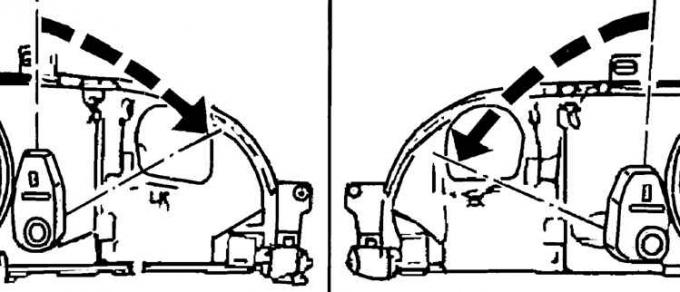

2. Нажать на двигатель корректора в направлении фары и в этом положении повернуть двигатель по часовой стрелке для правой фары или против часовой стрелки для левой фары.
3. Через отверстие в корпусе фары нажать на рычаг фиксирующего установочного вала и извлечь двигатель корректора из фары.
4. Установка производится в последовательности, обратной снятию.
Снятие и установка часов
1. Снять верхнюю консоль.
2. Для снятия верхней консоли снять плафон освещения салона и ручку открытия люка, отвинтить два винта крепления передней части консоли, опустить переднюю часть консоли вниз и сдвинуть назад.
3. Снять заднюю крышку часов, предварительно отвинтив два винта.
4. Отвинтить два винта крепления и извлечь часы.
5. Установить часы на консоль.
6. Установить заднюю крышку часов и затем верхнюю консоль.
Снятие и установка прикуривателя
1. Снять провод массы с аккумулятора.
Передний прикуриватель
2. На моделях с повышенным уровнем отделки салона для доступа к прикуривателю снять с радиоприемника накладку центральной консоли.
3. На моделях с обычной отделкой салона снять радиоприемник.
4. Отсоединить от прикуривателя провода и извлечь его из подсвечиваемого кольца.
Задний прикуриватель
5. Снять ручку управления отопителем.
6. Снять панель задней центральной консоли, предварительно отвинтив два винта крепления.
7. Отсоединить от прикуривателя провода и извлечь его из подсвечиваемого кольца.
8. Установка производится в последовательности, обратной снятию.
Снятие и установка звукового сигнала
В автомобиле установлены два звуковых сигнала. Звуковой сигнал высокого тона установлен справа от радиатора и доступен с моторного отсека. Низкочастотный звуковой сигнал установлен снизу и слева от радиатора и доступен снизу моторного отсека.
1. Отвинтить крепежную гайку или болт и снять виброгасящую шайбу.
2. Снять электрические разъемы и извлечь звуковой сигнал.
3. Установка производится в последовательности, обратной снятию.
Снятие и установка выключателя звукового сигнала, контактных колец и щеток
1. Снять провод массы с аккумулятора.
2. Снимите центральную накладку рулевого колеса.

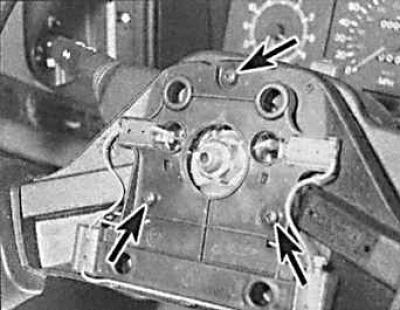

3. Отвинтить три винта (указаны стрелками) крепления скобы выключателя звукового сигнала.
4. Снять электрический разъем и извлечь скобу выключателя звукового сигнала.
5. Снять рулевое колесо.
6. Отогнуть ушки крепления контактных колец к нижней части рулевого колеса, отсоединить от скобы и снять контактные кольца.
7. Снять верхний и нижний кожухи рулевой колонки.
8. Отключить провода от щеток звукового сигнала.

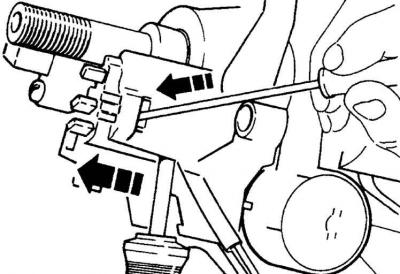

9. Соблюдая осторожность, выдавить блок щеток отверткой, вставленной под нижний край блока.
10. Установка производится в последовательности, обратной снятию.
Снятие и установка элементов обогревателя сидений
1. Снять сиденье.
2. Снять обивку сиденья.
3. Отметить направление расположения обогревательного элемента, затем снять проволочные зажимы и липкую ленту, крепящую элемент к сидению.
4. Установить зажимы на новый элемент.
5. Установить новый обогревательный элемент передней стороной к поролону подушки. Закрепить обогревательный элемент проволочными зажимами и лентой. Проверить, что обогревательный элемент прогибается при приложении нагрузки к сидению.
6. Установить обивку сидения.
7. Установить сидение.

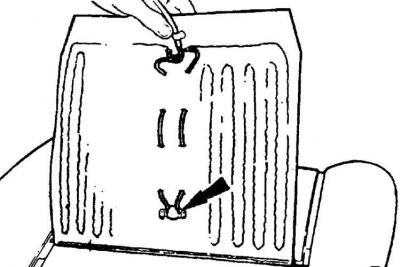

8. Регулятор (стрелка) должен быть направлен передней стороной к поролону подушки.
Снятие и установка контактной группы замка зажигания
1. Снять провод массы с аккумулятора.
2. Снять верхний и нижний кожухи рулевой колонки, предварительно отвинтив шесть винтов крепления.

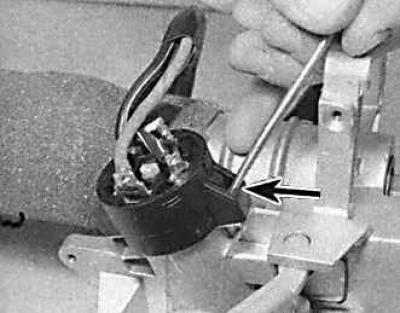

3. Освободить контактную группу замка зажигания (стрелка), отжав два крепежных ушка.
4. При установке проверить, что прорезь в центре контактной группы замка зажигания сравнялась с выступом на замке.
5. Подключить контактную группу замка зажигания и вдавить ее на место до защелкивания крепежных ушек.
6. Подключить провод массы к аккумулятору и проверить работоспособность контактной группы замка зажигания, после чего установить кожухи рулевой колонки.
