Разборка и сборка рулевого вала

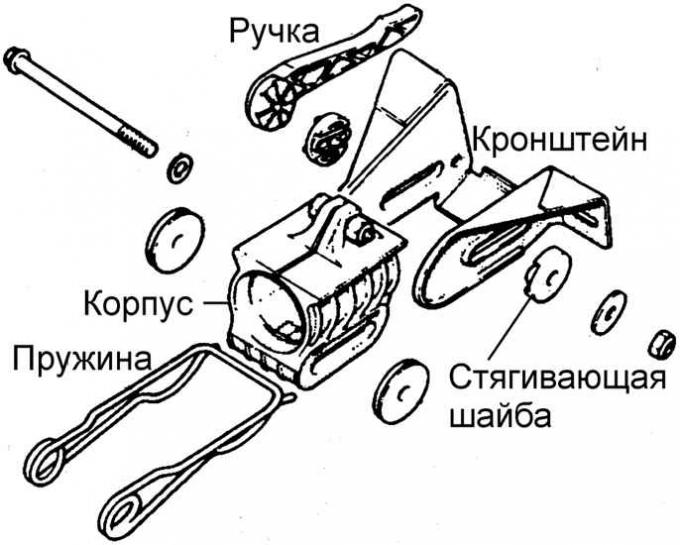

Регулятор высоты установки рулевой колонки

Разборка

1. Снять кожух из искусственного материала со ступицы рулевого колеса.

2. Отвинтить гайку крепления рулевого колеса.

3. Вставить ключ в замок зажигания и установить его в положение "I".

4. Снять рулевое колесо.

5. Ослабить верхний зажимной регулировочный болт.

6. Разжать регулятор, вставив между его разрез лезвие отвертки и снять нижний подшипник.

7. Отвинтить болт корпуса регулятора на 5 мм и извлечь вал из рулевой колонки.

8. Снять с вала пружину, шайбу и нижний подшипник.

9. В нижней части вала снять нейлоновую втулку и пружинное кольцо.

10. Снять многофункциональный переключатель.

11. Нажать на зажим и извлечь барабан блокирующего замка рулевого колеса.

12. Отвинтить болты крепления выключателя зажигания и извлечь его вместе со жгутом электрических проводов.

13. Снять регулятор установки высоты рулевой колонки. При разборке регулятора необходимо соблюдать осторожность, так как пружина находится в напряженном состоянии.

14. Выдавить из рулевой колонки верхний подшипник.

Сборка

1. Проверить состояние элементов рулевой колонки. Проверить, не покрыт ли граненый участок вала маслом или смазкой.

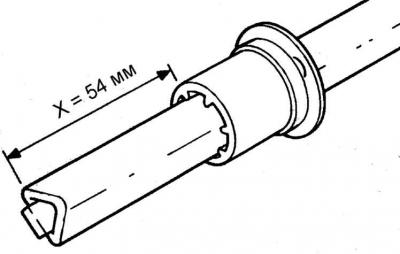

2. Зажать в тисках вал рулевого колеса, установить на вал нижнее нейлоновое кольцо на расстоянии 54±1 мм от нижнего торца вала.

3. Установить регулятор установки высоты рулевой колонки.

4. Установить нижний подшипник во втулку регулятора.

5. Установить верхний подшипник в корпус рулевой колонки.

6. Установить выключатель зажигания и многофункциональный переключатель.

7. Установить пружину и шайбу на вал.

8. Вставить вал в корпус рулевой колонки.

9. Затянуть винт крепления регулятора высоты рулевой колонки.

10. Установить на конце вала рулевое колесо, затянуть гайку крепления и установить кожух из искусственного материала на ступице рулевого колеса.
