Снятие и установка блока управления отопителем

            0

Автомобили, изготовленные до 04.1992 года



1. Снять провод массы с аккумулятора.

Внимание! При этом стирается из памяти информация в электронных запоминающих устройствах.


Передний блок



2. Снять комбинацию приборов с панели приборов.

3. Снять верхнюю часть с панели приборов.

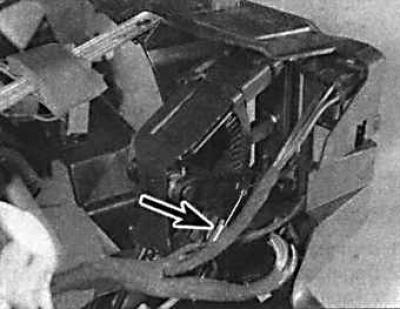

4. Промаркировать положение тросов. Освободить зажим (указан стрелкой) оболочки троса, снять зажимы и трос рычага регулятора температуры.

5. Аналогичным образом снять трос распределителя воздуха.

6. На автомобилях с кондиционером отсоедините шланги от вакуумного выключателя.

7. Отвинтить четыре винта крепления блока управления отопителем.

8. Установить и закрепить винтами пульт управления.

9. Подсоединить тросы в соответствии с нанесенными маркировками и закрепить зажимами к пульту отопителя, установить регулировочные зажимы и закрепить оболочки тросов.

10. Установить комбинацию приборов на панели приборов.

Задний блок



11. Снять центральную консоль.

12. Отсоединить тросы управления и снять блок управления.

13. Установка производится в последовательности, обратной снятию.

Автомобили, изготовленные с 04.1992 года



Блок управления отопителем

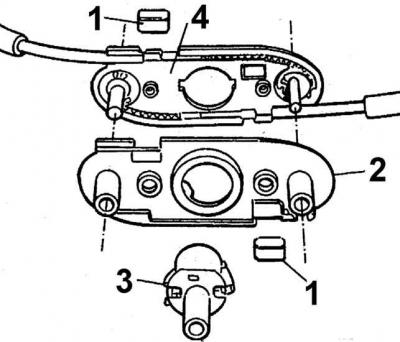

1 – зажимы тросов управления, 2 – крышка, 3 – выключатель вентилятора, 4 – основная плата



1. Снять провод массы с аккумулятора.

Внимание! При этом стирается из памяти информация в электронных запоминающих устройствах.


2. Отвинтить два винта и снять накладку с панели приборов.

3. Снять поворотные ручки блока управления отопителем, просто потянув их на себя.

4. Отвинтить 4 винта крепления накладки блока управления, оттянуть немного накладку и отсоединить разъемы. Полностью снять накладку блока управления.

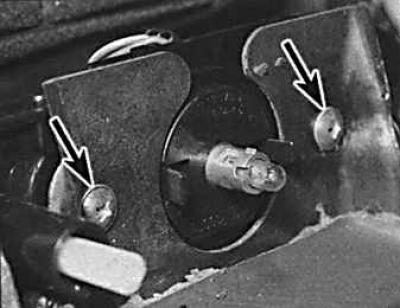

5. Отвинтить два винта (указаны стрелками) крепления блока управления. Извлечь блок управления отопителя и отсоединить многоконтактный разъем.

6. Снять из блока управления выключатель вентилятора.

7. Отверткой отогнуть удерживающие язычки и снять крышку с основной платы.

8. Надрезать крепежные зажимы тросов. Освободить из направляющей зубчатой ленты и вытащить тросы.

9. Установить тросы в основную плату и подсоединить к зубчатой направляющей ленте. Закрепить тросы новыми зажимами.

10. Установить на основную плату крышку и сжать удерживающие язычки.

11. Установить в блок управления отопителя выключатель вентилятора.

12. Подсоединить к блоку управления отопителя многоконтактный разъем.


13. Установить и закрепить блок управления отопителя винтами.

14. Подсоединить к накладке блока управления отопителя многоконтактный разъем и привинтить накладку винтами.

15. Установить на блоке управления отопителем поворотные ручки.

16. Установить накладку на панель приборов и закрепить ее винтами.

17. Подключить провод массы к аккумулятору.
