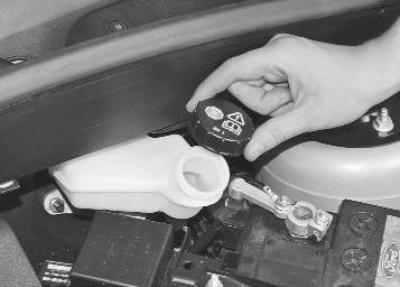

1. Снимите пробку бачка главного тормозного цилиндра…

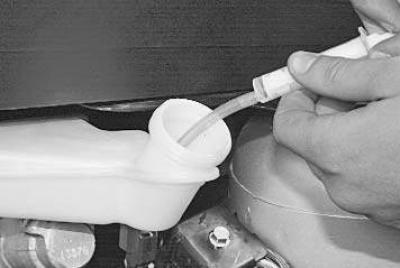

2. …и откачайте тормозную жидкость из секции бачка главного тормозного цилиндра, питающей гидропривод выключения сцепления, например, большим медицинским шприцем.
Примечание. Бачок, общий для главных цилиндров тормозов и выключения сцепления, состоит из трех отдельных секций: две для раздельных контуров гидропривода тормозов и одна для гидропривода выключения сцепления.

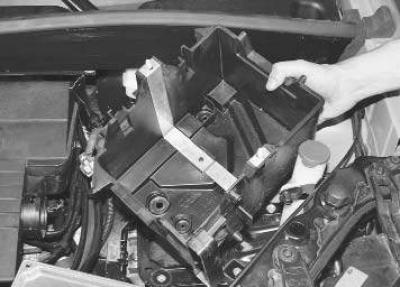

3. Снимите полку крепления аккумуляторной батареи (см. «Снятие и установка кронштейна полки крепления аккумуляторной батареи»).
4. Отожмите отверткой фиксатор наконечника питающего трубопровода гидропривода выключения сцепления и отсоедините шланг от штуцера.
5. Аналогичным образом отсоедините трубопровод рабочего цилиндра сцепления.

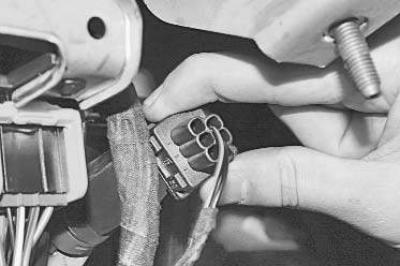

6. Отсоедините колодку жгута проводов от датчика положения педали тормоза и отведите жгут в сторону.

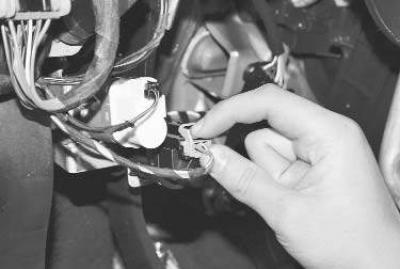

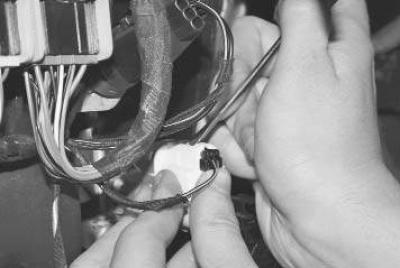

7. Поддев отверткой фиксатор колодки жгута проводов выключателя стоп-сигнала…

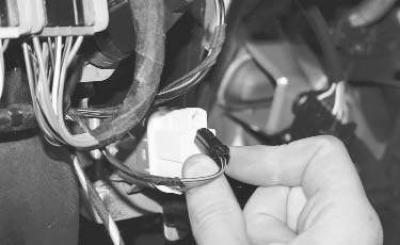

8. …отсоедините колодку и отведите жгут в сторону.

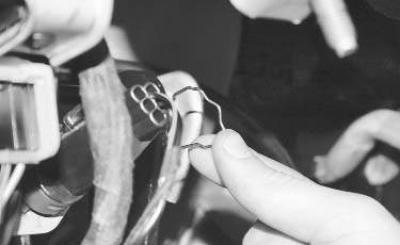

9. Извлеките фиксирующую скобу колодки жгута проводов датчика положения педали сцепления…
10. …отсоедините колодку и отведите жгут в сторону.

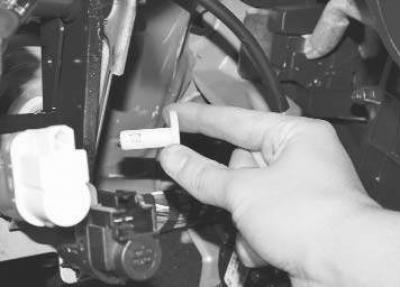

11. Сжав фиксаторы пальца вилки толкателя вакуумного усилителя тормозов, извлеките палец.

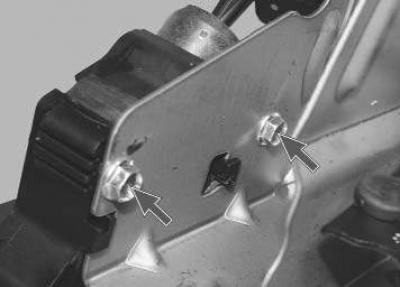

12. Выверните две гайки шпилек крепления кронштейна педального узла к кузову (для наглядности отверстия шпилек показаны на снятом педальном узле)…

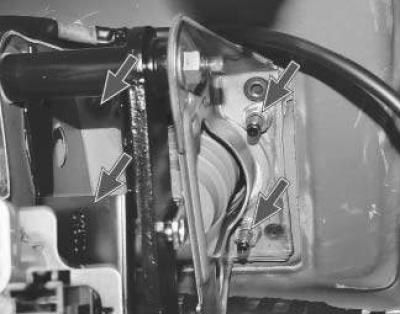

13. …четыре гайки шпилек крепления вакуумного усилителя и снимите педальный узел с автомобиля.

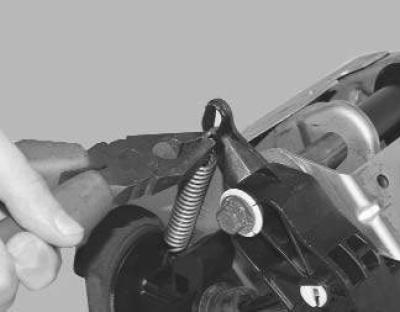

14. Отогнув пассатижами, отсоедините концы оттяжной пружины от рычага педали и кронштейна педального узла.

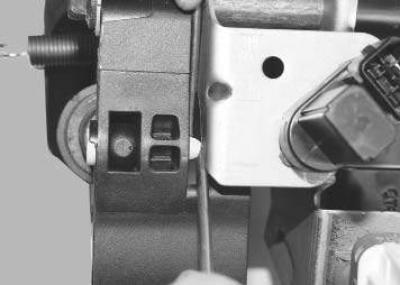

15. Сжав фиксаторы пальца толкателя рабочего цилиндра сцепления…
16. …извлеките палец.
17. Выверните два болта крепления главного цилиндра сцепления к кронштейну педального узла…
18. …немного оттяните педаль сцепления…
19. …и снимите главный цилиндр привода выключения сцепления с кронштейна педального узла.
20. Установите главный цилиндр привода выключения сцепления и все ранее снятые детали в обратном порядке.
