Снятие и установка воздушного фильтра

Воздушный фильтр снимают при его повреждении и для получения доступа к другим агрегатам в моторном отсеке.

Вам потребуются: торцовый ключ «на 8», отвертка с крестообразным лезвием.

Для снятия воздушного фильтра выполните следующее.



1. Снимите воздухоподводящий рукав.

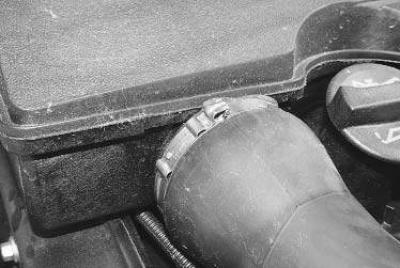

2. Снимите хомут крепления шланга к патрубку воздушного фильтра…

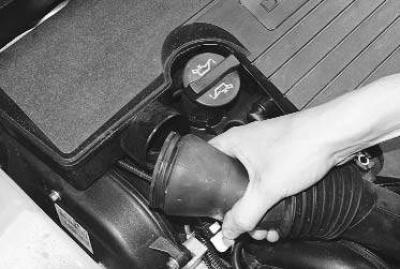

3. …отсоедините шланг и отведите его в сторону.

Примечание. Хомут крепления шланга одноразового использования, при сборке замените его новым.

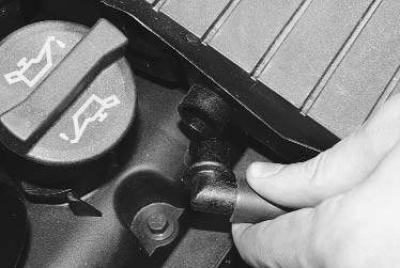

4. Отсоедините шланг вентиляции картера.

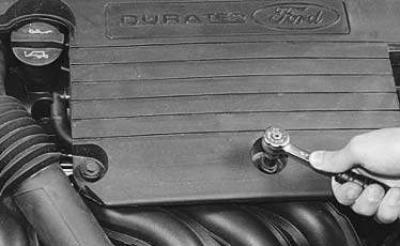

5. Выверните два болта крепления воздушного фильтра…



6. …и снимите воздушный фильтр.

7. Установите воздушный фильтр в порядке, обратном снятию.

Для снятия воздухозаборника выполните следующее.

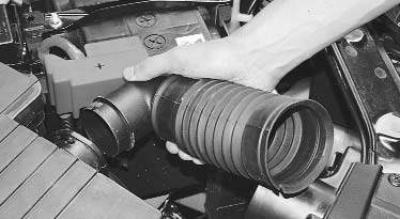

1. Снимите воздухоподводящий рукав с патрубка воздухозаборника.

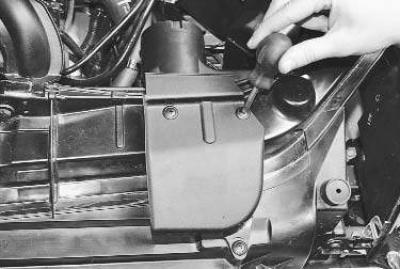

2. Выверните пластмассовые фиксаторы…

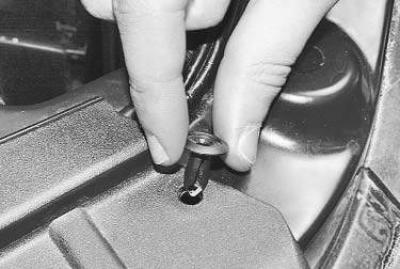

3. …извлеките пистоны…

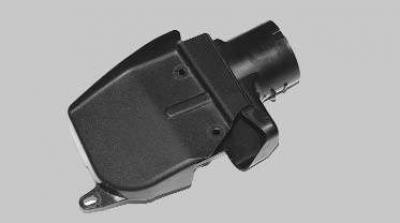

4. …и снимите воздухозаборник.

5. Установите воздухозаборник в порядке, обратном снятию.
