Снятие и установка катколлектора

Вам потребуются: торцовая головка «на 8», «на 10», «на 15», ключи «на 13», «на 22».

1. Установите автомобиль на смотровую канаву или подъемник.

2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

3. Снимите двигатель (см. «Снятие и установка двигателя»).

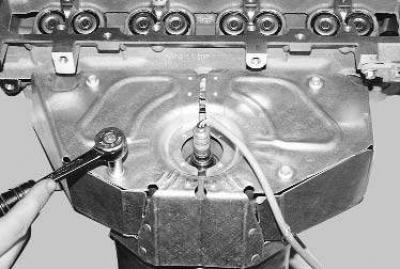

4. Выверните четыре болта верхнего крепления термозащитного экрана катколлектора.

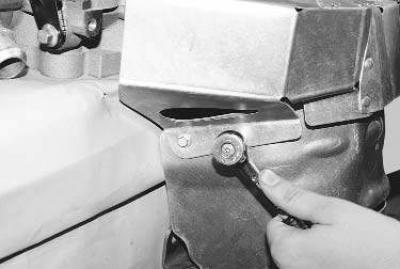

5. Выверните по два болта с левой…

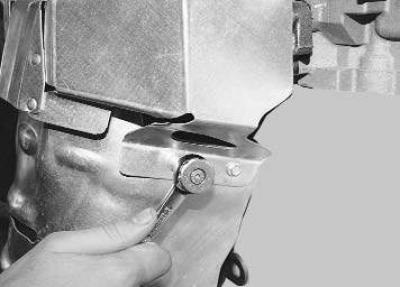

6. …и по два болта с правой стороны нижнего крепления термозащитного экрана катколлектора…

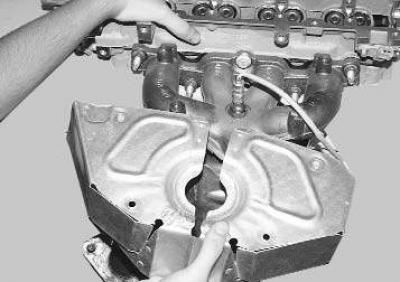

7. …и снимите верхний термоэкран катколлектора.

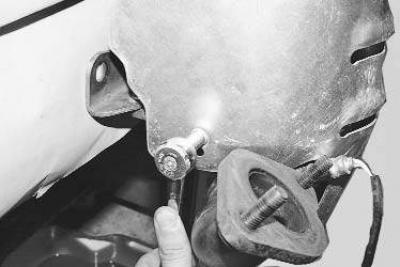

8. Выверните по одному болту с левой…

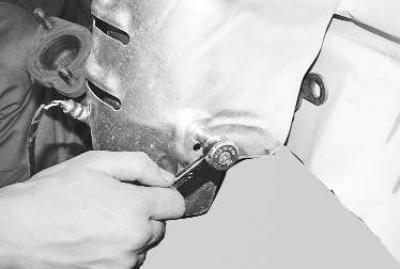

9. …и правой стороны крепления нижнего термоэкрана к катколлектору…

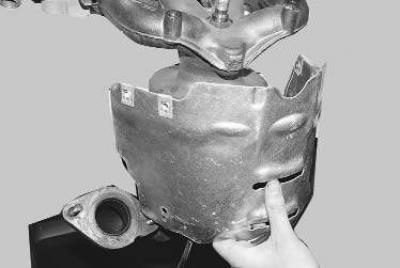

10. …и снимите нижний термоэкран.


11. Выверните два болта крепления катколлектора к блоку цилиндров.

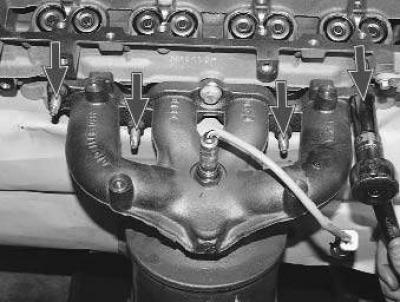

12. Отверните четыре гайки крепления фланца катколлектора к головке блока цилиндров…

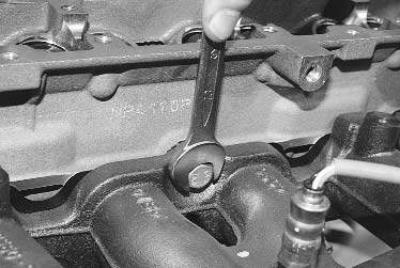

13. …выверните центральный болт…

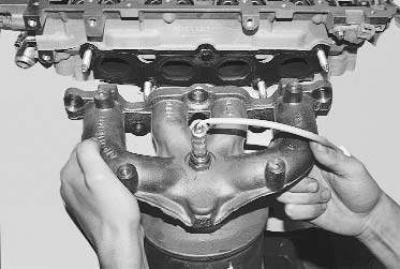

14. …и снимите катколлектор…

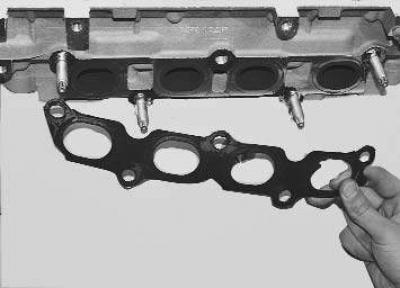

15. …и прокладку.

16. Установите катколлектор в порядке, обратном снятию.
