В системе применен метод поглощения паров угольным адсорбером. Он установлен в задней части основания кузова и соединен трубопроводами с топливным баком и электромагнитным клапаном продувки.

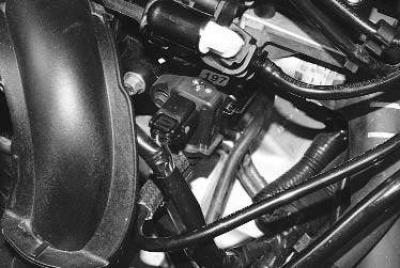

Электромагнитный клапан продувки адсорбера, который по сигналам блока управления двигателем переключает режимы работы системы, расположен в моторном отсеке.
Пары топлива из топливного бака по трубопроводу постоянно отводятся и накапливаются в адсорбере, заполненном активированным углем (адсорбентом). При работе двигателя происходит регенерация (восстановление) адсорбента продувкой адсорбера свежим воздухом, поступающим в систему под действием разрежения, передаваемого по трубопроводу из впускной трубы в полость адсорбера при открывании клапана. Электронный блок управления двигателем регулирует интенсивность продувки адсорбера в зависимости от режима работы двигателя, подавая на клапан сигнал с изменяемой частотой импульса.
Пары топлива из адсорбера по трубопроводу поступают во впускную трубу двигателя и сгорают в цилиндрах.
Неисправности системы улавливания паров топлива влекут за собой нестабильность холостого хода вплоть до остановки двигателя, повышенную токсичность отработавших газов и ухудшение ходовых качеств автомобиля.
