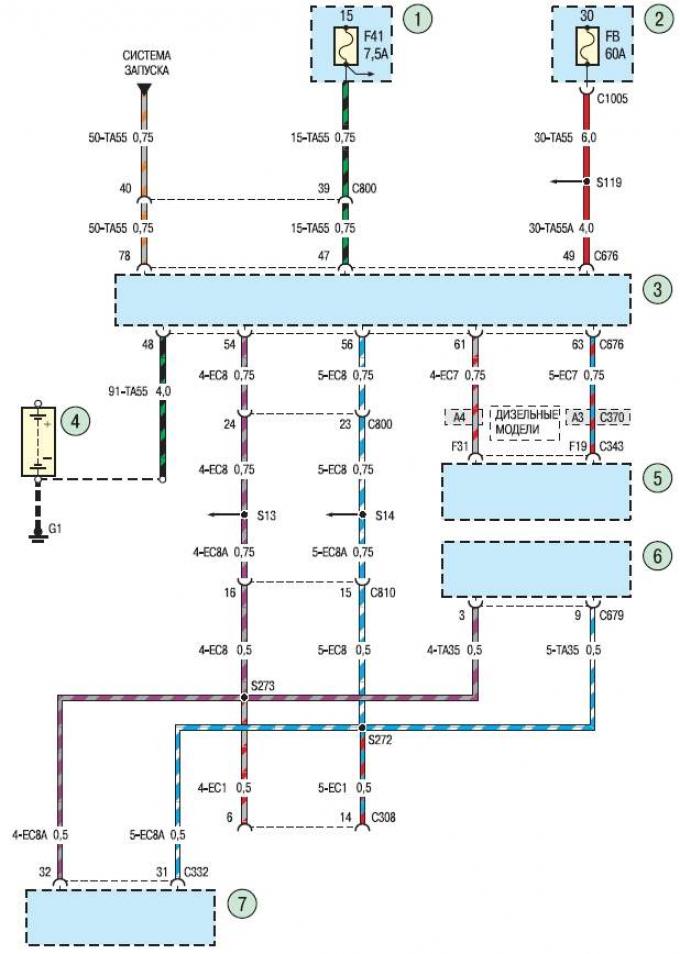

Схема 9а. Роботизированная коробка передач
1 - монтажный блок реле и предохранителей за вещевым ящиком; 2, 6 - монтажный блок предохранителей в моторном отсеке; 3 - блок управления роботизированной коробкой передач; 4 - аккумуляторная батарея; 5 - электронный блок управления двигателем; 7 - комбинация приборов

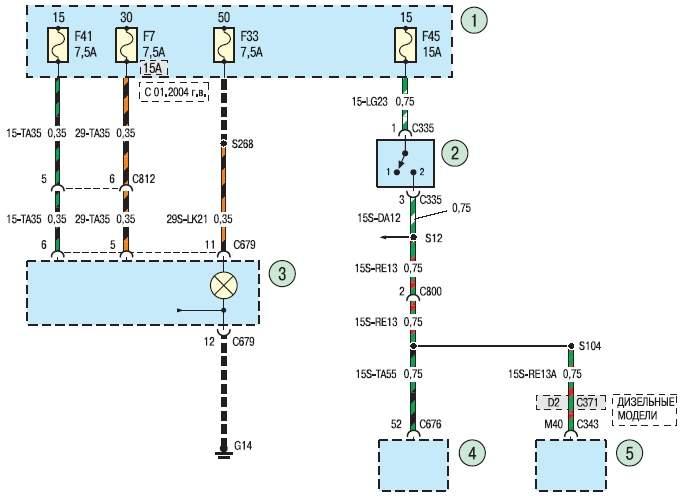

Схема 9б. Роботизированная коробка передач
1 - монтажный блок реле и предохранителей за вещевым ящиком; 2 - дополнительный стоп-сигнал; 3 - монтажный блок реле и предохранителей за вещевым ящиком; 4 - блок управления роботизированной коробкой передач; 5 - электронный блок управления двигателем

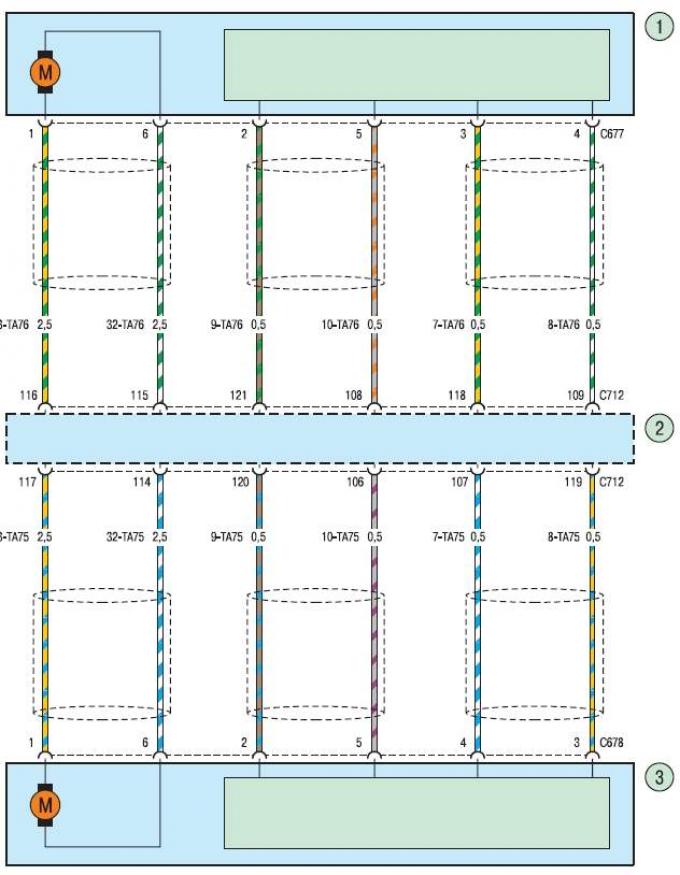

Схема 9в. Роботизированная коробка передач
1 - электродвигатель переключения передач (роботизированная коробка передач); 2 - блок управления роботизированной коробкой передач; 3 - электродвигатель выбора передач (роботизированная коробка передач)
Схема 9г. Роботизированная коробка передач
1 - блок управления роботизированной коробкой передач; 2 - зуммер иммобилизатора в панели приборов; 3, 4 - датчик открытия левой передней двери; 5, 6 - модуль замка левой передней двери
