Схема 26. Указатели поворотов

            0

Схема 26а. Указатели поворотов





1, 3 - монтажный блок реле и предохранителей за вещевым ящиком; 2 - левый подрулевой переключатель; 4 - выключатель аварийной сигнализации; 5 - электронный блок управления иммобилизатора; 6 - комбинация приборов


Схема 26б. Указатели поворотов





1 - левый подрулевой переключатель; 2 - выключатель аварийной сигнализации; 3 - электронный блок управления иммобилизатора; 4 - левый повторитель поворотов; 5 - левая блок-фара; 6 - правая блок-фара; 7 - правый повторитель поворотов

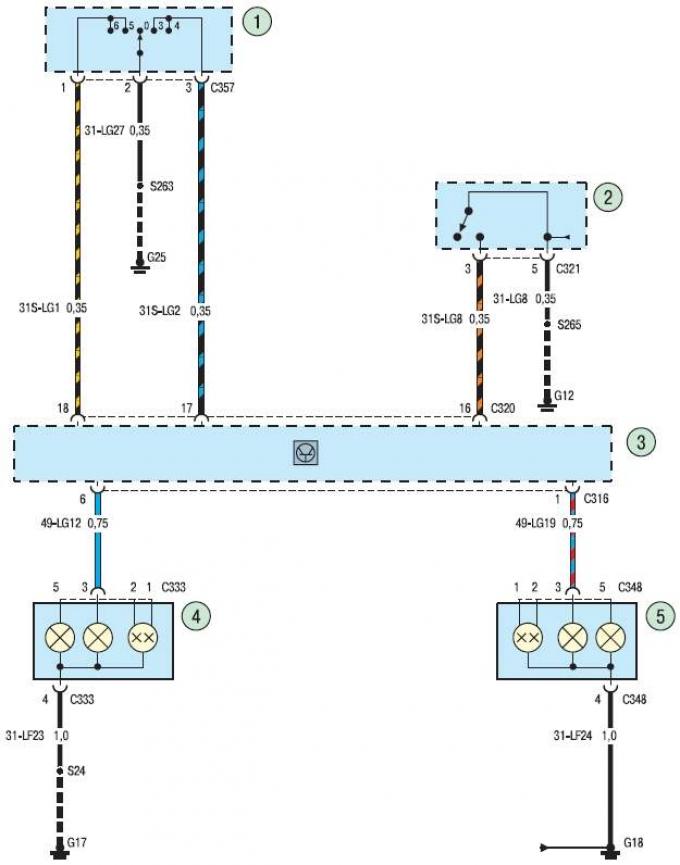

Схема 26в. Указатели поворотов





1 - левый подрулевой переключатель; 2 - выключатель аварийной сигнализации; 3 - электронный блок управления иммобилизатора; 4 - левая задняя фара; 5 - правая задняя фара
